ACadena WHRepresenta un tipo especializado de cadena de acero soldada, diseñada para el manejo de materiales pesados ​​y aplicaciones industriales. Esta robusta solución de cadena permite el transporte, la elevación y la transmisión de potencia de manera eficiente en diversos sectores, como la agricultura, la manufactura y la construcción. Los profesionales de la industria reconocen las cadenas WH por su resistencia, durabilidad y rentabilidad en entornos operativos exigentes.

Los ingenieros y los administradores de instalaciones valoran varias ventajas clave:

• - Las especificaciones estandarizadas garantizan la compatibilidad con los sistemas y equipos de transporte existentes de diferentes fabricantes.

• -La construcción soldada proporciona una resistencia superior en comparación con las cadenas ensambladas mecánicamente, eliminando el riesgo de separación de los eslabones bajo carga.

• -Su diseño versátil permite su uso en diversas aplicaciones, desde elevadores agrícolas hasta cintas transportadoras industriales y sistemas de manipulación de materiales.

• -Esta solución rentable ofrece un rendimiento fiable a un precio competitivo en comparación con las cadenas portacables de diseño especializado.

• -Las múltiples opciones de tamaño permiten adaptar con precisión la resistencia de la cadena a los requisitos de la aplicación.

• -La disponibilidad global garantiza el acceso a piezas de repuesto y al soporte técnico en todo el mundo.

El sistema de cadena WH proporciona la base para operaciones fiables de manipulación de materiales en entornos industriales y agrícolas.

Conclusiones clave

• -Las cadenas WH son cadenas de acero soldadas disponibles en varios tamaños, incluidas las configuraciones WH78, WH82, WH124, WH132 y WH157.

• -Son compatibles con diversas aplicaciones, como elevadores de cangilones, transportadores de arrastre y sistemas generales de manipulación de materiales.

• -La configuración de cadena WH78 ofrece una solución compacta para aplicaciones de servicio ligero a medio que requieren optimización del espacio.

• -Los diseños de cadena WH82 proporcionan un rendimiento equilibrado para las operaciones de transporte agrícolas e industriales estándar.

• -Las designaciones WH124 y WH132 hacen referencia a cadenas de servicio medio ampliamente utilizadas en sistemas agrícolas de manipulación de granos.

• -La cadena WH157 representa una gran capacidad de carga para aplicaciones industriales exigentes que requieren la máxima resistencia.

• -Para una selección adecuada, es necesario que las especificaciones de la cadena coincidan con los requisitos de carga, la velocidad de funcionamiento y las condiciones ambientales.

• -Los materiales de alta calidad y los procesos de tratamiento térmico garantizan un rendimiento seguro y fiable durante una larga vida útil.

¿Qué es una cadena WH?

Diseño básico

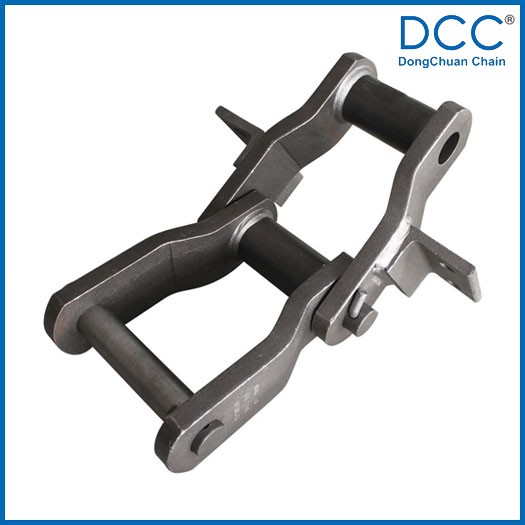

Una cadena WH consta de eslabones de acero soldados que forman un bucle continuo para la transmisión de potencia y el transporte de materiales. Los fabricantes producen estas cadenas soldando los eslabones individualmente, creando una conexión permanente que elimina la necesidad de fijaciones mecánicas. La construcción soldada proporciona una resistencia y fiabilidad superiores en comparación con las alternativas ensambladas mecánicamente. Cada eslabón presenta un diámetro de alambre y un paso específicos que determinan la capacidad de carga de la cadena y su compatibilidad con las ruedas dentadas. Su diseño robusto soporta la tensión, el impacto y las condiciones abrasivas comunes en entornos industriales. Este método de construcción distingue a las cadenas WH de las cadenas de clase de ingeniería que utilizan pasadores y placas extraíbles.

Nota:Debido a su diseño soldado, las cadenas WH no se pueden acortar ni reparar fácilmente en el lugar de trabajo, por lo que es necesario especificar cuidadosamente la longitud al realizar el pedido.

Categorías de cadenas

Las cadenas WH abarcan diversas categorías de tamaño para adaptarse a diferentes requisitos de aplicación. La cadena WH78 ofrece una solución compacta para aplicaciones ligeras donde el espacio es limitado. La cadena WH82 proporciona un rendimiento equilibrado para sistemas de transporte agrícola estándar. Las configuraciones de cadena WH124 y WH132, que soportan cargas mayores, son ideales para aplicaciones de servicio medio. La cadena WH157 ofrece la máxima resistencia para operaciones industriales pesadas. Esta gama permite a los ingenieros seleccionar cadenas que se ajusten con precisión a sus necesidades operativas, manteniendo la rentabilidad.

Construcción de materiales

Las cadenas utilizan alambre de acero con alto contenido de carbono (típicamente entre 0,40% y 0,70% de contenido de carbono) que se somete aprocesos de tratamiento térmico, incluyendo el temple y el revenidoPara lograr una resistencia y durabilidad óptimas, los procedimientos de fabricación garantizan un diámetro de alambre uniforme y una correcta penetración de la soldadura en cada unión. Las medidas de control de calidad verifican la precisión dimensional y la integridad estructural. Los tratamientos superficiales pueden incluir zincado o galvanizado en caliente para mejorar la resistencia a la corrosión en entornos exigentes. Esta selección y procesamiento de materiales da como resultado cadenas capaces de operar de forma continua en condiciones extremas.

Consejo:Siempre verifique las especificaciones del material y cualquier tratamiento superficial al seleccionar cadenas para entornos corrosivos o de alta temperatura.

Tipos y especificaciones

Cadena WH78

La cadena WH78 presenta un diseño compacto, ideal para aplicaciones que requieren optimización del espacio y una capacidad de carga moderada. Esta configuración suele utilizar alambres de aproximadamente 7,8 mm de diámetro, con un paso optimizado para piñones más pequeños. Entre sus aplicaciones habituales se incluyen equipos agrícolas, transportadores industriales ligeros y sistemas de manipulación de materiales, donde las limitaciones de espacio físico restringen el tamaño de los componentes. Sus dimensiones reducidas permiten radios de giro más pequeños y conjuntos de transmisión más compactos, manteniendo la resistencia adecuada para las cargas previstas.

• - Operaciones de manipulación de materiales de carga ligera a media.

• - Maquinaria agrícola con limitaciones de espacio

• - Sistemas de transporte compactos en instalaciones de procesamiento

• - Equipos que requieren diámetros de piñón más pequeños (se recomienda un mínimo de 8 a 10 dientes).

Cadena WH82

La cadena WH82 es un estándar ampliamente utilizado en aplicaciones agrícolas e industriales. Con un diámetro de alambre de aproximadamente 8,2 mm, esta configuración ofrece un equilibrio entre resistencia, costo y versatilidad. Los elevadores de cangilones, los transportadores de arrastre y los sistemas de manipulación agrícola suelen especificar este tamaño de cadena. Sus dimensiones se adaptan a los diseños de piñones estándar, a la vez que proporcionan un rendimiento fiable en diversas condiciones de funcionamiento. Esta popularidad garantiza una excelente disponibilidad de repuestos y un amplio soporte técnico.

Cadena WH124

La cadena WH124 ofrece mayor capacidad para operaciones agrícolas exigentes. Su mayor diámetro de alambre (aproximadamente 12,4 mm) y el paso de los eslabones proporcionan una mayor resistencia a la rotura, manteniendo la compatibilidad con piñones del tamaño adecuado. Esta configuración es ideal para aplicaciones con materiales más pesados, recorridos de cinta transportadora más largos o velocidades de operación elevadas, donde las cadenas estándar sufrirían un desgaste prematuro. Las explotaciones agrícolas que manipulan materiales a granel suelen elegir esta especificación por su mayor durabilidad y vida útil prolongada.

Cadena WH132

Con una capacidad de funcionamiento similar a la de la WH124, la cadena WH132 ofrece una especificación alternativa para aplicaciones de servicio medio. Con un diámetro de alambre de aproximadamente 13,2 mm, sus dimensiones específicas pueden ajustarse mejor a ciertos diseños de equipos o configuraciones de piñones. Algunos fabricantes estandarizan este tamaño para líneas de productos específicas. Comprender los requisitos dimensionales exactos del equipo existente facilita la selección entre especificaciones de cadena comparables. Tanto la cadena WH124 como la WH132 suelen operar con límites de carga de trabajo en el rango medio-pesado, con factores de seguridad de 4:1 a 6:1.

Cadena WH157

La cadena WH157 ofrece la máxima resistencia dentro de la serie WH estándar. Con un diámetro de alambre de aproximadamente 15,7 mm, esta configuración proporciona la mayor resistencia a la rotura para aplicaciones industriales pesadas, ascensores de gran capacidad y operaciones que impliquen cargas significativas o impactos fuertes. El mayor diámetro del alambre aumenta sustancialmente la resistencia a la rotura en comparación con tamaños más pequeños. Si bien es más costosa, esta especificación resulta económica en aplicaciones exigentes donde una falla prematura de la cadena podría ocasionar costosos tiempos de inactividad o riesgos para la seguridad.

Nota:La cadena WH157 requiere piñones más grandes y estructuras de montaje más robustas debido a sus mayores dimensiones y capacidad de carga.

Variaciones especializadas

Más allá de las configuraciones estándar, las variantes especializadas satisfacen necesidades específicas. Las cadenas de paso extendido se adaptan a diseños de equipos únicos. Las cadenas con puntos de fijación permiten el montaje en cucharones o la instalación de empujadores. Los tratamientos anticorrosión prolongan la vida útil en entornos húmedos o químicos. Las variantes con tratamiento térmico mejorado ofrecen una resistencia superior para aplicaciones extremas. Estas opciones especializadas amplían la versatilidad de la plataforma de cadenas WH para satisfacer las exigentes necesidades industriales.

Instalación y configuración

Requisitos de planificación

Las instalaciones exitosas de cadenas comienzan con un análisis exhaustivo del sistema. Los ingenieros deben evaluar las características del material transportado, incluyendo la densidad, la abrasividad y el tamaño de partícula. Los parámetros operativos, como la velocidad de la cinta, los requisitos de capacidad y el ciclo de trabajo, afectan la selección de la cadena. Los factores ambientales, como la temperatura, la humedad y la exposición a productos químicos, influyen en las especificaciones del material. Documente la longitud del transportador, los cambios de elevación y cualquier característica especial que requiera consideración. Una planificación precisa previene costosos errores de especificación y garantiza un rendimiento óptimo del sistema, consistente connormas de seguridad para cintas transportadoras.

Selección de piñones

Seleccione piñones con un número de dientes y diámetros de orificio que coincidan con las especificaciones de la cadena y los requisitos de transmisión. Para cadenas WH, el número mínimo de dientes debe ser de 8 a 10 para garantizar un acoplamiento adecuado y minimizar el desgaste en cada diente. El material del piñón debe resistir el entorno operativo y las condiciones de carga. Una correcta alineación entre los piñones de transmisión y conducidos es fundamental para un desgaste uniforme de la cadena y una vida útil máxima. Verifique que los soportes de montaje del piñón se ajusten a la configuración de instalación y a las tolerancias de alineación del eje.

Consejo:Para las cadenas WH, seleccione piñones con al menos 8-10 dientes para garantizar un acoplamiento adecuado y minimizar la concentración de desgaste en los dientes individuales, prolongando así la vida útil tanto de la cadena como del piñón.

Ajuste de tensión

Instale mecanismos de tensado adecuados para mantener la tensión correcta de la cadena durante toda su vida útil. Los dispositivos de ajuste compensan la elongación de la cadena que se produce durante el rodaje (normalmente un estiramiento inicial del 1-2 %) y el desgaste posterior. Los tensores con resorte mantienen automáticamente la tensión óptima, mientras que los ajustadores manuales requieren atención periódica. Una tensión insuficiente provoca que la cadena se combe, un desgaste excesivo y el posible salto de los dientes del piñón. Una tensión excesiva aumenta la tensión en los componentes y acelera el desgaste. Las directrices del fabricante especifican los valores de tensión adecuados para cada tamaño de cadena y aplicación.

Procedimientos de alineación

La alineación precisa entre los piñones evita la carga desigual que acelera el desgaste. Utilice herramientas de alineación láser o reglas de precisión para verificar el paralelismo del eje con una tolerancia de 0,5 grados. Compruebe que los piñones se encuentren en el mismo plano perpendicular al eje. Una desalineación provoca que la cadena se desplace hacia un lado, generando patrones de desgaste concentrados y fallos prematuros. Documente las mediciones de alineación para futuras consultas de mantenimiento y para su verificación durante las inspecciones rutinarias.

Requisitos de lubricación

Una lubricación adecuada prolonga considerablemente la vida útil de la cadena WH en la mayoría de las aplicaciones. Seleccione lubricantes apropiados para el rango de temperatura de operación (de -20 °C a +150 °C, como es habitual) y las condiciones ambientales. Los métodos de aplicación incluyen sistemas de goteo, barras de pulverización o aplicación manual, según la accesibilidad de la instalación y el ciclo de trabajo. El lubricante debe penetrar en las interfaces de los eslabones donde se produce el desgaste. Establezca intervalos de lubricación regulares en función de las horas de operación y el estado observado de la cadena. En algunos entornos, la lubricación no es necesaria debido a la posible contaminación del material transportado (procesamiento de alimentos, aplicaciones farmacéuticas).

Pruebas y rodaje

Tras la instalación, opere el sistema a velocidad reducida (50 % de la capacidad nominal) y con carga para permitir un rodaje adecuado durante las primeras 8-24 horas de funcionamiento. Observe la cadena para detectar ruidos inusuales, atascos o movimientos irregulares que indiquen problemas de instalación. Compruebe la tensión tras el periodo inicial de funcionamiento, ya que las cadenas nuevas experimentan una elongación inicial del 1-2 %. Verifique que todos los dispositivos de protección y seguridad funcionen correctamente antes de reanudar la producción a pleno rendimiento. Solucione cualquier problema detectado con prontitud para evitar daños en la cadena o el equipo asociado.

Especificaciones técnicas

Normas dimensionales

Las cadenas WH cumplen con las especificaciones dimensionales establecidas, lo que garantiza su compatibilidad con piñones y equipos estándar. Cada tamaño de cadena especifica el diámetro y el paso del alambre, medidas que determinan el dimensionamiento de los componentes. Las tolerancias en estas dimensiones (normalmente ±0,2 mm para el diámetro del alambre) afectan el acoplamiento del piñón y la distribución de la carga. Los fabricantes proporcionan hojas de especificaciones detalladas que documentan las medidas exactas para un diseño de sistema e integración de equipos adecuados.

Nota:Las especificaciones exactas varían según el fabricante. Consulte siempre la documentación específica del producto para obtener las dimensiones y capacidades de carga precisas. Los límites de carga de trabajo suelen incorporar factores de seguridad de 4:1 a 6:1 por debajo de la resistencia a la rotura.

Clasificación de resistencia

Cada tamaño de cadena WH tiene una resistencia a la rotura definida y límites de carga de trabajo recomendados. La resistencia a la rotura representa la fuerza a la que se produce la rotura de la cadena en condiciones de prueba controladas.estándares de la industria de cadenas de acero soldadasLos límites de carga de trabajo suelen oscilar entre factores de seguridad de 4:1 a 6:1 por debajo de la resistencia a la rotura, teniendo en cuenta las cargas dinámicas, el desgaste y las condiciones de funcionamiento. Los ingenieros deben considerar las cargas máximas, incluyendo el par de arranque, las fluctuaciones de material y las fuerzas de impacto, al calcular la capacidad de carga requerida de la cadena. Superar los límites de carga de trabajo acelera el desgaste y aumenta considerablemente el riesgo de fallo.

Propiedades del material

El acero con alto contenido de carbono proporciona la resistencia y durabilidad necesarias para las cadenas WH. El contenido típico de carbono oscila entre el 0,40 % y el 0,70 %, aunque la composición específica varía según el fabricante y los requisitos de la aplicación. Los procesos de tratamiento térmico, que incluyen la austenización (calentamiento a 850-950 °C), el temple (enfriamiento rápido en agua o aceite) y el revenido (recalentamiento a 400-650 °C), desarrollan propiedades mecánicas óptimas. Las pruebas de dureza verifican el correcto tratamiento térmico, con valores de dureza superficial que suelen oscilar entre 40 y 50 HRC (escala Rockwell C) para la resistencia al desgaste. Las propiedades del material influyen directamente en el rendimiento y la vida útil de la cadena en entornos exigentes.

Resistencia a la corrosión

Las cadenas WH estándar utilizan acero común que requiere protección en entornos corrosivos. El galvanizado electrolítico (generalmente de 8 a 12 micras de espesor) proporciona una resistencia a la corrosión económica para condiciones moderadamente exigentes. El galvanizado en caliente (recubrimiento de zinc de 50 a 80 micras) ofrece una protección superior para instalaciones exteriores o exposición a productos químicos agresivos. Las cadenas de acero inoxidable (grados AISI 304 o 316) cumplen con los requisitos de corrosión extrema, pero su costo es de 3 a 5 veces mayor. La evaluación ambiental durante la planificación determina el nivel de protección contra la corrosión adecuado según las condiciones de servicio previstas.

Consejo:En aplicaciones agrícolas que implican humedad y materiales orgánicos, la inspección regular y el mantenimiento preventivo resultan más económicos que especificar materiales resistentes a la corrosión de primera calidad para la mayoría de las instalaciones.

Pautas de selección

Evaluación de la solicitud

Para comenzar la selección, defina claramente los requisitos operativos. Las características del material, como la densidad (kg/m³), la abrasividad (medida en la escala de dureza de Mohs), la temperatura y el tamaño de partícula, afectan el desgaste de la cadena. La capacidad de transporte determina el caudal másico (toneladas/hora) que debe manejar la cadena. La velocidad de operación (metros/minuto) influye en las fuerzas dinámicas y los patrones de desgaste. El ciclo de trabajo, ya sea continuo (operación 24/7) o intermitente (8-16 horas/día), afecta la selección de componentes. Cada aplicación presenta requisitos únicos que guían la especificación adecuada de la cadena para un rendimiento y una vida útil óptimos.

Cálculos de carga

Calcule la carga real de la cadena, incluyendo el peso del material, los componentes del transportador y los factores dinámicos. Para los elevadores, incluya la carga estática de los cangilones llenos más las fuerzas de aceleración (normalmente de 1,5 a 2,0 veces la carga estática). Los transportadores requieren cálculos del peso del material más las fuerzas de fricción a lo largo de todo el sistema. Añada márgenes de seguridad (mínimo 25 % de capacidad de reserva) que tengan en cuenta los picos de material, las cargas iniciales y las posibles condiciones de sobrecarga. Compare las cargas calculadas con los límites de carga de trabajo de la cadena para verificar la capacidad adecuada con factores de seguridad apropiados de 4:1 a 6:1 como mínimo.

Consideraciones de calidad

La calidad de las cadenas varía significativamente entre fabricantes. Los productos premium utilizan mejores materiales, emplean procesos de tratamiento térmico rigurosos con perfiles de temperatura documentados e incluyen pruebas dimensionales y mecánicas exhaustivas. Las certificaciones y la documentación de las pruebas brindan confianza en las especificaciones publicadas y en el cumplimiento de los estándares de la industria. La cobertura de la garantía (generalmente de 12 a 24 meses para cadenas industriales) refleja la confianza del fabricante en la durabilidad del producto. Al revisar las especificaciones detalladas, se observan diferencias importantes en las expectativas de rendimiento y la vida útil potencial entre cadenas similares.

Verificación de compatibilidad

Asegúrese de que las cadenas seleccionadas coincidan exactamente con las dimensiones de los piñones y equipos existentes. Si bien existe estandarización segúnEspecificaciones de la cadena portacables de eslabones acodados ISO 6971Las ligeras variaciones dimensionales entre fabricantes pueden generar problemas de compatibilidad. Al reemplazar cadenas existentes, verifique las especificaciones originales, incluyendo el diámetro del alambre, el paso y la longitud total, para asegurar un ajuste correcto. Para instalaciones nuevas, seleccione cadenas y piñones de proveedores compatibles o del mismo fabricante. La verificación dimensional evita costosos retrasos en la instalación y daños al equipo por componentes incompatibles.

Costo vs. Vida útil

Compare el costo inicial de la cadena con la vida útil esperada y los gastos de reemplazo. Las cadenas económicas pueden requerir reemplazo cada 6 a 12 meses, mientras que las cadenas de calidad con las especificaciones adecuadas ofrecen de 2 a 5 años de servicio a pesar de un precio inicial entre un 20 % y un 30 % mayor. Considere los costos de mano de obra de instalación (entre $500 y $2000 por reemplazo) y el tiempo de inactividad de la producción (generalmente entre $1000 y $5000 por hora para operaciones industriales) durante los reemplazos. El análisis del costo del ciclo de vida suele favorecer a las cadenas premium en aplicaciones exigentes, donde los costos totales de propiedad durante 3 a 5 años son entre un 30 % y un 50 % menores.

Nota:Para aplicaciones críticas donde una falla genera costos significativos por tiempo de inactividad que superan los $5,000 por hora, seleccionar cadenas con factores de seguridad más altos (6:1 frente a 4:1) y especificaciones de calidad resulta económico a pesar del precio entre un 25% y un 40% superior.

Mantenimiento y solución de problemas

Inspección periódica

Implemente inspecciones programadas para identificar patrones de desgaste y posibles problemas antes de que ocurran fallas. El examen visual revela elongación, deformación de los eslabones o desgaste superficial que indican la necesidad de reemplazo. Mida la elongación de la cadena en varias secciones de 10 eslabones a lo largo de su longitud, ya que el desgaste puede ocurrir de manera desigual debido a variaciones de carga. Generalmente se recomienda el reemplazo cuando la elongación supera el 3 % de la longitud original. Revise los dientes de la rueda dentada para detectar patrones de desgaste, perfiles en forma de gancho (que indican desgaste excesivo) o daños. Verifique que los dispositivos de tensión funcionen correctamente y mantengan la tensión adecuada de la cadena. Documente los resultados de la inspección para realizar un seguimiento de las tasas de desgaste (mm/1000 horas de operación) y predecir con precisión la vida útil restante.

Monitoreo de la lubricación

Mantenga programas de lubricación consistentes y adecuados a las condiciones de operación. Para operaciones continuas, los intervalos de lubricación típicos son de 8 a 24 horas, según las condiciones ambientales. Verifique que los sistemas de lubricación automática proporcionen caudales adecuados (normalmente de 1 a 5 gotas por minuto por eslabón de la cadena) y una cobertura uniforme en todas las interfaces de los eslabones. Compruebe si hay acumulación de lubricante, lo que indicaría una aplicación excesiva o una distribución inadecuada. En aplicaciones de lubricación manual, asegúrese de que el personal siga los intervalos y las técnicas especificadas, incluyendo la penetración del lubricante en las interfaces de los eslabones. Ajuste la frecuencia de lubricación según el estado de la cadena y el desgaste observado durante las inspecciones.

Problemas comunes

El desgaste rápido suele deberse a una lubricación insuficiente, materiales abrasivos o una desalineación superior a 0,5 grados. Una elongación de la cadena que supere el 3 % de su longitud original generalmente indica la necesidad de reemplazarla en un plazo de 100 a 200 horas de funcionamiento. Los patrones de desgaste irregulares (diferencias superiores al 1 % de elongación entre secciones) señalan problemas de alineación o una carga inconsistente que requiere una corrección inmediata. El ruido o la vibración sugieren cadenas flojas (tensión insuficiente), piñones dañados (dientes desgastados) o problemas en los rodamientos que requieren una revisión. La corrosión se acelera en cadenas con protección inadecuada expuestas a la humedad o a productos químicos, reduciendo su vida útil entre un 50 % y un 70 % en entornos severos.

Sustitución de la cadena

Sustituya las cadenas cuando la elongación alcance el 3 % de la longitud original o cuando se produzcan daños visibles (soldaduras agrietadas, eslabones deformados). Solicite cadenas de repuesto con especificaciones de longitud precisas (mida la cadena existente sin carga), ya que las cadenas soldadas no se pueden ajustar en campo. Prepare procedimientos de sustitución para minimizar el tiempo de inactividad, incluyendo la preparación de materiales y herramientas, y la coordinación de ventanas de mantenimiento durante los períodos de baja producción. Inspeccione y sustituya las ruedas dentadas desgastadas (dientes desgastados >25 % o que muestren enganche) simultáneamente para maximizar la vida útil de la nueva cadena y evitar un desgaste acelerado. Documente las fechas de sustitución, las especificaciones de la cadena y las horas de funcionamiento para los registros de mantenimiento y el análisis de la vida útil.

Optimización del rendimiento

Optimice el rendimiento del sistema prestando atención a los parámetros operativos que afectan la vida útil de la cadena. Operar a velocidades más bajas (reduciéndolas un 20 % por debajo de la velocidad nominal máxima) disminuye las fuerzas dinámicas y puede extender la vida útil de los componentes entre un 30 % y un 50 %. Minimizar las variaciones en la carga de material (manteniendo velocidades de alimentación constantes dentro de ±10 %) reduce la carga de impacto y el desgaste. Mantener temperaturas de operación constantes (evitando ciclos térmicos superiores a 50 °C) previene problemas de expansión térmica y reduce la tensión. La limpieza regular (semanal o mensual, según el entorno) elimina las acumulaciones abrasivas que aceleran el desgaste entre un 40 % y un 60 %. Estas prácticas operativas tienen un impacto significativo en la vida útil de la cadena y reducen los costos totales de propiedad.

Consejo:Realice un seguimiento de los intervalos y costos de reemplazo de la cadena por aplicación (costo por hora de operación) para identificar oportunidades de mejora en las especificaciones o ajustes operativos que prolonguen la vida útil. Muchas instalaciones logran reducciones de costos del 25 al 40 % mediante el seguimiento y la optimización sistemáticos.

Aplicaciones industriales

Operaciones agrícolas

Las instalaciones agrícolas utilizan ampliamente cadenas WH en los sistemas de manipulación de granos, procesando millones de toneladas anualmente. Los elevadores de cangilones suben el grano desde el nivel del suelo hasta los silos de almacenamiento (con alturas típicas de 15 a 50 metros) mediante cadenas que transportan entre 500 y 5000 cangilones por hora. Las cintas transportadoras mueven el grano horizontalmente a través de las plantas de procesamiento a un ritmo de entre 50 y 500 toneladas por hora. Las fábricas de piensos incorporan cadenas en los sistemas de manipulación de ingredientes y distribución de productos terminados, que operan entre 16 y 24 horas diarias. La rentabilidad y la fiabilidad de las cadenas WH se ajustan a las limitaciones presupuestarias del sector agrícola, a la vez que ofrecen un rendimiento adecuado para las operaciones de máxima demanda estacional.

Fabricación industrial

Las instalaciones de fabricación emplean cadenas WH en diversas aplicaciones de manipulación de materiales para satisfacer las necesidades de producción. Las líneas de producción utilizan transportadores de cadena para mover piezas entre estaciones de proceso a velocidades de 5 a 50 metros por minuto. Las operaciones de ensamblaje incorporan sistemas de cadena para la entrega de componentes y la manipulación de productos en proceso. Los almacenes pueden utilizar transportadores de cadena para la manipulación de paquetes con capacidades de 1000 a 5000 unidades por hora. La versatilidad de los tamaños de cadena WH disponibles permite adaptarse a diversos requisitos de carga, desde componentes ligeros (5-50 kg) hasta ensamblajes pesados ​​(200-1000 kg), en diferentes sectores de fabricación.

Manipulación de materiales a granel

Las industrias que procesan materiales a granel confían en las cadenas WH para el transporte eficiente de materiales que van desde polvos finos hasta áridos de gran tamaño. Las operaciones mineras utilizan transportadores de cadena para el transporte de mineral y carbón con capacidades superiores a 500 toneladas por hora. Las plantas químicas especifican cadenas para el movimiento de materiales en polvo o granulados en entornos controlados. Las instalaciones de materiales de construcción manejan arena, grava y cemento mediante sistemas de cadena que operan en condiciones extremas y abrasivas. La robusta construcción soldada soporta las severas condiciones abrasivas comunes en entornos de materiales a granel, donde se puede lograr una vida útil de la cadena de 10 000 a 20 000 horas de operación con un mantenimiento adecuado.

Transmisión de potencia

Algunas aplicaciones utilizan cadenas WH para la transmisión de potencia en lugar de para el transporte de materiales en sistemas que requieren un acoplamiento preciso. La maquinaria agrícola puede incorporar cadenas para accionar componentes (cultivadores rotativos, barrenas) que transmiten una potencia de 10 a 100 kW. Los procesos industriales utilizan transmisiones por cadena donde las ventajas del acoplamiento preciso superan a las de otros sistemas de transmisión para aplicaciones de alto par y baja velocidad. La flexibilidad para compensar la desalineación (hasta 2 grados) y las cargas de impacto resulta adecuada para ciertos requisitos de transmisión de potencia donde la sincronización precisa y las relaciones de velocidad constantes son esenciales.

Consideraciones futuras

Materiales mejorados

Los avances en la ciencia de los materiales continúan mejorando las características de rendimiento de las cadenas para aplicaciones exigentes. Las nuevas composiciones de aleación (con adición de molibdeno, níquel y cromo) proporcionan una mejor relación resistencia-peso, aumentando la resistencia a la rotura entre un 15 % y un 25 % sin cambios dimensionales. Los procesos de tratamiento térmico mejorados (hornos de atmósfera controlada, perfilado preciso de la temperatura) ofrecen propiedades mecánicas más consistentes con variación de la dureza.<2 HRC across batches. Surface treatments with superior corrosion resistance (zinc-nickel alloys, ceramic coatings) extend service life by 2-3 times in challenging environments. These material improvements allow existing chain designs to handle more demanding applications previously requiring larger, more expensive chains.

Innovaciones en la fabricación

La evolución de la tecnología de fabricación mejora la calidad y la consistencia de la cadena más allá de los métodos tradicionales. Los sistemas de soldadura automatizados (soldadura robótica MIG/TIG) mejoran la calidad de las uniones y reducen la variabilidad.<5% strength variation between welds. Advanced inspection equipment (ultrasonic testing, X-ray inspection) detects internal defects that visual examination misses, improving quality control rejection rates from 5% to <1%. Precision forming equipment ensures tighter dimensional tolerances (±0.1mm vs. ±0.2mm historically), improving sprocket engagement and reducing wear rates. These manufacturing improvements translate to more reliable chain performance and 20-30% longer service life in demanding applications.

Optimización del diseño

El perfeccionamiento continuo del diseño aborda los desafíos específicos de la aplicación identificados mediante el análisis del rendimiento en campo. Las geometrías de los eslabones modificadas pueden mejorar la resistencia entre un 10 % y un 15 % o las características de desgaste mediante la optimización de la distribución de tensiones utilizando el análisis de elementos finitos. Los recubrimientos especializados (PTFE, disulfuro de molibdeno) mejoran el rendimiento en entornos operativos únicos que requieren una fricción reducida o temperaturas extremas. Las herramientas de análisis de ingeniería permiten una selección más precisa de la cadena para aplicaciones complejas, reduciendo los costos por sobreespecificación entre un 15 % y un 25 %, manteniendo los márgenes de rendimiento requeridos. Esta mejora continua amplía la aplicabilidad de los sistemas de cadena WH a requisitos industriales cada vez más exigentes.

Conclusión

El sistema de cadena WH ofrece una solución probada y rentable para el manejo y transporte de materiales en los sectores agrícola e industrial, procesando miles de millones de toneladas de materiales anualmente. Su construcción soldada proporciona una resistencia fiable (cargas de rotura de 15 kN a más de 150 kN, según el tamaño) a la vez que mantiene la viabilidad económica para operaciones con presupuestos limitados. Las múltiples opciones de tamaño, incluidas las configuraciones de cadena WH78, WH82, WH124, WH132 y WH157, permiten una adaptación precisa a los requisitos de la aplicación, desde operaciones ligeras (5 toneladas/hora) hasta operaciones pesadas (más de 500 toneladas/hora).

Comprender las especificaciones de la cadena, los requisitos de instalación y las prácticas de mantenimiento garantiza implementaciones exitosas que satisfacen las demandas operativas para una vida útil de 10 000 a 30 000 horas de funcionamiento. La selección adecuada de la cadena, considerando los requisitos de carga (con factores de seguridad de 4:1 a 6:1), las condiciones ambientales y el ciclo de trabajo, establece una infraestructura confiable para el manejo de materiales. El diseño consolidado y su amplia adopción brindan confianza en la disponibilidad de repuestos a largo plazo y el soporte técnico de múltiples proveedores a nivel mundial.

El mantenimiento y la monitorización regulares preservan el rendimiento de la cadena durante períodos de servicio prolongados con costos totales de propiedad entre un 30 % y un 50 % inferiores a los de alternativas inferiores. La construcción soldada permanente requiere atención a la precisión de las especificaciones iniciales, pero ofrece una fiabilidad superior (tasas de fallos).<1% when properly specified) compared to mechanically assembled alternatives. These characteristics make WH chains suitable for diverse applications where robust, economical performance is essential for competitive operations.

Para quienes buscan un proveedor fiable de cadenas de acero soldadas, comprometido con la calidad y la satisfacción del cliente, DCC ofrece soluciones integrales de cadenas WH diseñadas para cumplir con los exigentes requisitos industriales y agrícolas, con un rendimiento comprobado.

Preguntas frecuentes

¿Cuál es la principal diferencia entre la cadena WH y las cadenas de clases diseñadas?

Las cadenas WH utilizan eslabones soldados que crean conexiones permanentes, mientras que las cadenas de clase de ingeniería emplean pasadores extraíbles que permiten la reparación en campo y el ajuste de longitud. La construcción soldada proporciona una resistencia entre un 20 % y un 30 % mayor para un diámetro de alambre determinado, pero no se puede modificar fácilmente. Las cadenas de ingeniería ofrecen flexibilidad de mantenimiento a un costo entre un 40 % y un 60 % mayor. Los requisitos de la aplicación, incluyendo la accesibilidad para el mantenimiento, los requisitos de carga y las limitaciones presupuestarias, determinan qué enfoque resulta óptimo.

¿Cómo puede alguien identificar el tamaño correcto de la cadena WH para su aplicación?

Para identificar el tamaño correcto, es necesario calcular las cargas reales, incluyendo el peso del material, las fuerzas dinámicas (normalmente de 1,5 a 2,0 veces la carga estática) y los factores de seguridad adecuados (mínimo 4:1, preferiblemente 6:1 para aplicaciones críticas). Compare las cargas calculadas con los límites de carga de trabajo publicados para cada tamaño de cadena. Considere la velocidad de operación (a mayor velocidad aumentan las cargas dinámicas), el ciclo de trabajo (continuo o intermitente) y las condiciones ambientales (temperatura, corrosión, abrasivos) que afectan las tasas de desgaste. Consultar con ingenieros experimentados o proveedores de cadenas ayuda a validar la selección para aplicaciones críticas donde los costos de falla superan los $5000 por hora.

¿Todas las cadenas WH son compatibles con los piñones estándar?

Las cadenas WH generalmente se ajustan a piñones diseñados para su tamaño específico, pero pequeñas variaciones dimensionales (±0,2 mm de diámetro del alambre, ±1 mm de paso) entre fabricantes pueden generar problemas de compatibilidad que afectan el acoplamiento del piñón y el desgaste. Para un rendimiento óptimo, verifique que las especificaciones exactas de paso y diámetro del alambre coincidan entre las cadenas y los piñones dentro de una tolerancia de ±0,1 mm. Al reemplazar las cadenas, mantener el mismo fabricante garantiza la compatibilidad y el ajuste dimensional correcto. Para nuevas instalaciones, adquiera cadenas y piñones de proveedores compatibles o, preferiblemente, del mismo fabricante para garantizar un acoplamiento adecuado y una vida útil máxima.

¿Con qué frecuencia se deben inspeccionar las cadenas de los almacenes?

La frecuencia de inspección depende de la severidad de la aplicación y las horas de funcionamiento acumuladas. Las operaciones continuas de alta carga (24/7, materiales pesados) se benefician de inspecciones mensuales que miden elongación y desgaste. Las aplicaciones de servicio moderado (8-16 horas diarias, cargas estándar) normalmente requieren controles trimestrales. Las operaciones de servicio ligero o intermitentes (uso estacional,<8 hours daily) may need only semi-annual inspection. Any unusual noise, vibration, or performance changes warrant immediate investigation regardless of schedule. Track elongation percentages to predict replacement timing when approaching 3% limit.

¿Se pueden reparar las cadenas soldadas si se dañan?

La construcción soldada impide la reparación en campo de los eslabones dañados debido a las uniones soldadas permanentes. A diferencia de las cadenas de ingeniería con pasadores extraíbles que permiten el reemplazo de eslabones, las cadenas WH requieren un reemplazo completo cuando se produce un daño significativo (soldaduras agrietadas, eslabones deformados) o un desgaste excesivo (>3 % de elongación). Esta limitación subraya la importancia de una especificación inicial adecuada con factores de seguridad suficientes (4:1 como mínimo, 6:1 como preferido) y un mantenimiento preventivo para maximizar la vida útil de 10 000 a 30 000 horas de operación. Algunas empresas mantienen cadenas de repuesto (normalmente entre el 10 % y el 15 % del costo total) para minimizar el tiempo de inactividad durante los reemplazos.

¿Qué diferencia a la cadena WH82 de la cadena WH124?

La cadena WH82 utiliza un diámetro de alambre de aproximadamente 8,2 mm, lo que proporciona una resistencia a la rotura moderada (normalmente de 30 a 50 kN), adecuada para aplicaciones agrícolas e industriales ligeras estándar que manejan de 50 a 200 toneladas por hora. La cadena WH124 presenta un diámetro de alambre de aproximadamente 12,4 mm, lo que proporciona una mayor resistencia a la rotura (normalmente de 80 a 120 kN) para operaciones más exigentes que manejan de 200 a 500 toneladas por hora. La selección entre estos tamaños depende de las cargas calculadas con los factores de seguridad adecuados (de 4:1 a 6:1), las expectativas de vida útil requeridas (mayor con cadenas más grandes) y consideraciones económicas que equilibren el costo inicial (la WH124 cuesta entre un 40 % y un 60 % más) con la vida útil esperada (a menudo entre un 50 % y un 100 % mayor en aplicaciones de servicio pesado).

¿Por qué alguien elegiría la cadena WH157 en lugar de tamaños más pequeños?

Los operadores eligen la cadena WH157 cuando las cargas de la aplicación superan la capacidad de las cadenas más pequeñas (se requiere una resistencia a la rotura superior a 100 kN) o cuando se desean factores de seguridad máximos (6:1 o superiores) para aplicaciones críticas. Las operaciones industriales pesadas (minería, cemento a granel), los grandes elevadores (altura de elevación superior a 50 metros) o las aplicaciones que implican cargas de choque (más del doble de la carga estática) se benefician de la robusta construcción que proporciona resistencias a la rotura superiores a 150 kN. Si bien es entre un 50 % y un 80 % más cara que las cadenas WH82 o WH124, esta especificación evita fallos prematuros que generarían costosos tiempos de inactividad (entre 5000 y 50 000 dólares por incidente) o riesgos para la seguridad en condiciones de servicio exigentes donde los costes de reemplazo son mínimos en comparación con las consecuencias de un fallo.
