La selección del tipo de cadena transportadora adecuado determina la eficiencia operativa, los costos de mantenimiento y la productividad general en las instalaciones industriales. Cada sector requiere diseños de cadena especializados, diseñados para soportar condiciones ambientales, cargas y velocidades de operación específicas. Comprender las características distintivas de los distintos tipos de cadenas transportadoras permite a los gerentes e ingenieros de las instalaciones tomar decisiones informadas que mejoran la capacidad de producción y minimizan el tiempo de inactividad y los gastos de reparación.

Comprensión de los fundamentos de las cadenas transportadoras industriales

Cadenas transportadoras industrialesLas cadenas constituyen la columna vertebral mecánica de los sistemas de manipulación de materiales, transmitiendo potencia y transportando productos a través de las instalaciones de fabricación y procesamiento. Estos componentes de ingeniería de precisión constan de eslabones, pasadores y bujes interconectados, diseñados para soportar esfuerzos operativos específicos. La selección de la cadena influye no solo en el rendimiento inmediato, sino también en los costos operativos a largo plazo debido a los requisitos de mantenimiento y los intervalos de reemplazo.

ElOrganización Internacional de Normalización (ISO)Establece especificaciones para las dimensiones, tolerancias y características de rendimiento de las cadenas, garantizando la compatibilidad global y los estándares de calidad. Los fabricantes diseñan los tipos de cadenas transportadoras de acuerdo con estas normas, a la vez que desarrollan variantes especializadas para los requisitos específicos de cada sector.

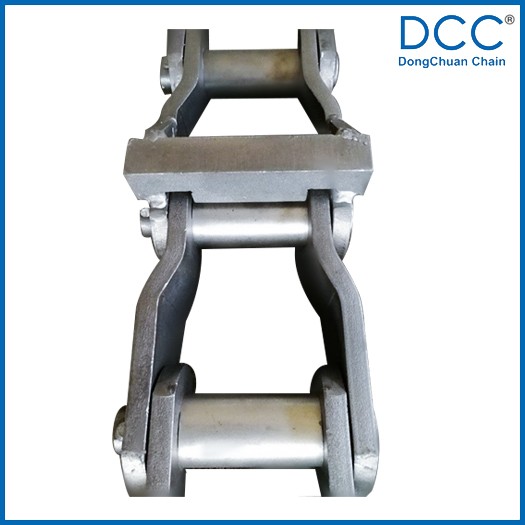

Cadena de ingeniería: una base versátil para la manipulación de materiales.

Las cadenas de ingeniería representan el tipo de cadena transportadora más utilizado en diversas aplicaciones industriales. Estas robustas cadenas presentan diseños estandarizados con pasos que suelen oscilar entre 1,5 y 6 pulgadas (aproximadamente 38 y 152 mm), ofreciendo capacidades de carga de trabajo de 2000 a 37 000 libras, según el paso y la construcción. La categoría de cadenas de ingeniería abarca diversas configuraciones, incluyendo diseños de eslabones rectos, eslabones desplazados y pasos extendidos.

Características de construcción y diseño

Cadenas de ingenieríaSe utilizan componentes de acero aleado con tratamiento térmico que alcanzan resistencias a la tracción de entre 60 000 y 130 000 PSI. Los pasadores se someten a procesos de cementación que crean superficies resistentes al desgaste, manteniendo al mismo tiempo núcleos dúctiles que absorben las cargas de impacto. Los casquillos y rodillos giran sobre los pasadores, reduciendo la fricción y distribuyendo el desgaste en múltiples superficies.

Aplicaciones comunes

Las cadenas de ingeniería destacan en entornos de fabricación que manejan cargas moderadas a pesadas a velocidades que suelen alcanzar los 200 pies por minuto. Las aplicaciones típicas incluyen:

• Líneas de montaje de automóviles que transportan componentes de vehículos entre estaciones de trabajo.

• Instalaciones de procesamiento de alimentos que transportan productos envasados ​​a través de áreas de clasificación y distribución.

• Sistemas de almacenamiento automatizados en almacenes para el traslado de mercancías paletizadas.

• Plantas de fabricación de papel que transfieren pulpa y productos terminados.

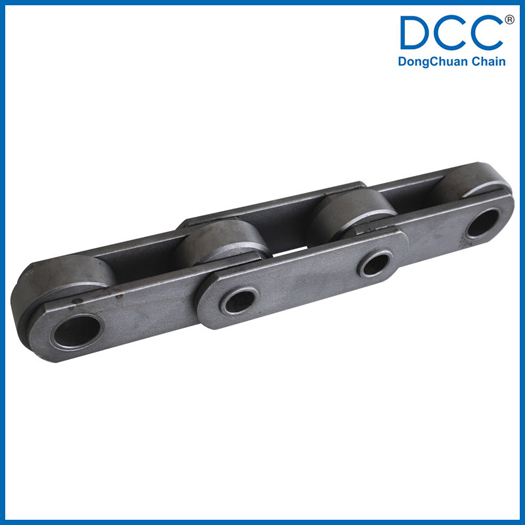

Cadena de pasadores huecos: Flexibilidad de fijación para transporte especializado

Cadenas de pasadores huecosIncorporan pasadores tubulares que crean puntos de montaje para accesorios sin necesidad de fijaciones ni modificaciones adicionales. Esta innovación de diseño permite la instalación rápida de paletas, soportes o transportadores especializados directamente a través de los orificios de los pasadores. Los ingenieros eligen configuraciones de cadena con pasadores huecos cuando las aplicaciones de transporte requieren accesorios que se puedan ajustar o reemplazar fácilmente.

Especificaciones técnicas

Las cadenas de pasadores huecos estándar presentan diámetros de orificio de 8 mm a 25 mm, lo que permite su uso con distintos tamaños de eje. Su construcción hueca reduce el peso total de la cadena en aproximadamente un 15 % en comparación con las cadenas de pasadores macizos, manteniendo una resistencia a la tracción del 85-90 %. Los pasos disponibles varían de 1,5 pulgadas a 6 pulgadas para adaptarse a diferentes requisitos de carga.

Aplicaciones industriales

Las cadenas de pasadores huecos proporcionan soluciones óptimas para sistemas de transporte que requieren cambios frecuentes de accesorios o manipulación especializada de productos. Las aplicaciones clave incluyen:

• Líneas de embotellado y enlatado que utilizan aletas para un espaciado preciso del producto.

• Sistemas de pintura para automóviles con soportes que mantienen las piezas durante los procesos de acabado.

• Instalaciones para el procesamiento de madera que transportan tablones con grapas ajustables.

• Equipos de procesamiento agrícola que transportan materiales a granel con vuelos personalizados

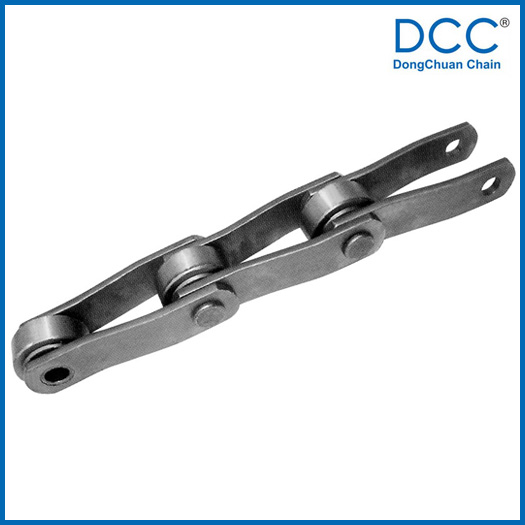

Cadena de eslabones desplazados: mayor alcance para sistemas de transporte anchos.

Cadenas de eslabones desplazadosPresenta eslabones alternos desplazados a izquierda y derecha, creando configuraciones de paso extendido ideales para aplicaciones de cintas transportadoras anchas. Este diseño permite mayores distancias entre las superficies de apoyo, manteniendo la resistencia y la alineación. La construcción desplazada proporciona una flexibilidad natural que se adapta a las curvas y los cambios de elevación de la trayectoria de la cinta transportadora.

Ventajas de diseño

La configuración de eslabones desplazados distribuye la tensión entre varias placas de eslabón, reduciendo la carga sobre cada componente. Este enfoque de ingeniería prolonga la vida útil de la cadena en aplicaciones sometidas a cargas variables o fuerzas de impacto. Las cadenas desplazadas suelen ofrecer una flexibilidad de paso entre un 20 % y un 30 % mayor que los diseños de barras laterales rectas.

Aplicaciones típicas

• Transportadores de gran envergadura en instalaciones de manipulación de materiales a granel

• Transportadores de cadena por arrastre para el traslado de carbón, mineral o áridos.

• Sistemas de tratamiento de aguas residuales industriales con rejillas de barras

• Líneas de procesamiento de madera que manejan productos de madera de gran tamaño.

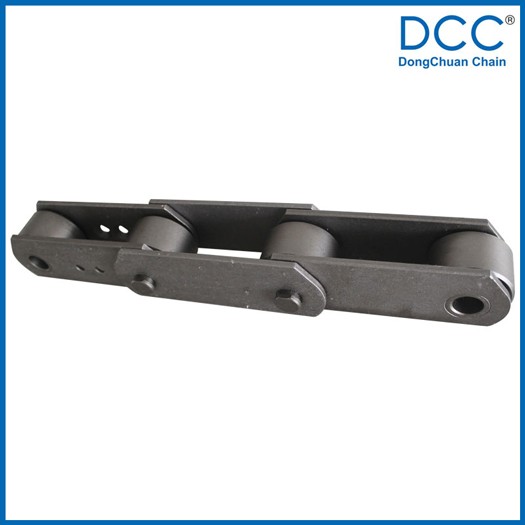

Cadena transportadora de madera: Soluciones especializadas para el procesamiento de la madera

Cadenas transportadoras de maderaIncorporan una construcción reforzada y accesorios especializados diseñados específicamente para entornos de procesamiento de madera. Estas cadenas soportan las condiciones abrasivas, las cargas irregulares y las duras exposiciones al aire libre comunes en aserraderos e instalaciones de procesamiento de madera. Según elAdministración de Seguridad y Salud OcupacionalLa selección adecuada de equipos reduce significativamente los incidentes laborales en las operaciones madereras.

Características especializadas

Las cadenas para madera utilizan placas de eslabones más gruesas y pasadores de mayor diámetro en comparación con las cadenas de ingeniería estándar. Los procesos de tratamiento térmico alcanzan niveles de dureza de entre 45 y 52 HRC, lo que proporciona una excelente resistencia al desgaste frente a las fibras de la madera y los minerales. Muchos diseños incorporan fijaciones elevadas que mantienen los pasadores por encima de las zonas de acumulación de residuos.

Ejemplos de aplicación

• Transportadores de troncos que trasladan madera en bruto desde el almacenamiento hasta el procesamiento.

• Las cadenas descortezadoras eliminan la corteza antes de las operaciones de aserrado.

• Sistemas de cadena verde para el transporte de madera recién cortada para su clasificación.

• Sistemas de carga de hornos de secado que introducen la madera en las cámaras de secado.

Cadena para zanjadoras: Rendimiento de alta resistencia para equipos de excavación.

Cadenas de zanjadorasEstas cadenas transportadoras, diseñadas para operar en exigentes aplicaciones de excavación, soportan cargas laterales extremas, suelos abrasivos y fuerzas de impacto constantes. Su construcción robusta, con barras laterales extra anchas y pasadores de gran diámetro, permite resistir fuerzas superiores a 100 000 libras en equipos de instalación de servicios públicos y construcción de tuberías.

Especificaciones de construcción

Las cadenas de las zanjadoras utilizan acero aleado templado en toda su masa, alcanzando resistencias a la tracción cercanas a los 180 000 PSI. Las placas de enlace tienen un grosor de hasta 2,5 cm (1 pulgada), lo que proporciona la rigidez necesaria contra las fuerzas de torsión. Los dientes de corte o las cucharas se fijan a las cadenas mediante múltiples puntos de sujeción, distribuyendo así las cargas de excavación.

Usos comunes

• Máquinas zanjadoras para la instalación de cables y tuberías subterráneas

• Equipos de drenaje agrícola que crean sistemas de gestión de aguas subterráneas.

• Operaciones mineras para la excavación de zanjas estrechas en la extracción de minerales.

• Aplicaciones de corte de rocas para crear canales precisos a través de la piedra.

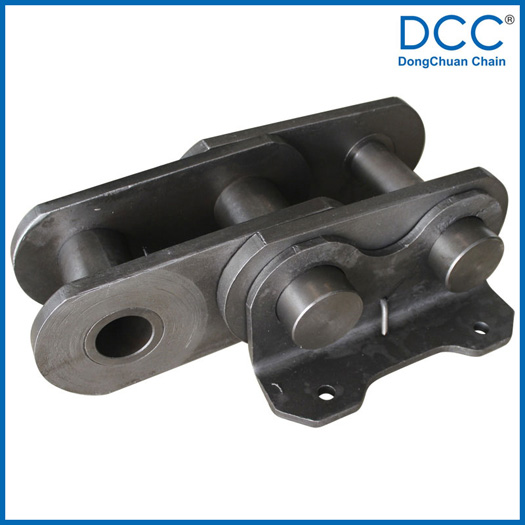

Cadena de elevación: Ingeniería de precisión para el movimiento vertical de cargas.

Cadenas de elevaciónrepresentan tipos de cadenas transportadoras especializadas diseñadas específicamente para aplicaciones de manipulación de carga vertical. Estas cadenas cumplen con los estrictos estándares de seguridad establecidos porASMEy otros organismos reguladores. A diferencia de las cadenas transportadoras horizontales, las cadenas de elevación requieren tolerancias de fabricación y especificaciones de materiales precisas que garanticen un rendimiento constante en condiciones de carga dinámica.

Seguridad y normas

Las cadenas de elevación se someten a rigurosas pruebas de resistencia al 150-200 % de su carga de trabajo nominal. Los fabricantes marcan cada cadena con códigos de identificación que permiten rastrear las certificaciones de los materiales, los registros de tratamiento térmico y la documentación de las pruebas. Las inspecciones periódicas verifican la integridad de la cadena mediante examen visual y medición dimensional.

Áreas de aplicación

• Grúas puente en instalaciones de fabricación que manipulan materias primas y productos terminados.

• Sistemas de montaje de escenarios para elevar y descender equipos escénicos

• Aplicaciones de anclaje y amarre de embarcaciones marinas

• Sistemas de elevación industrial en operaciones de montaje

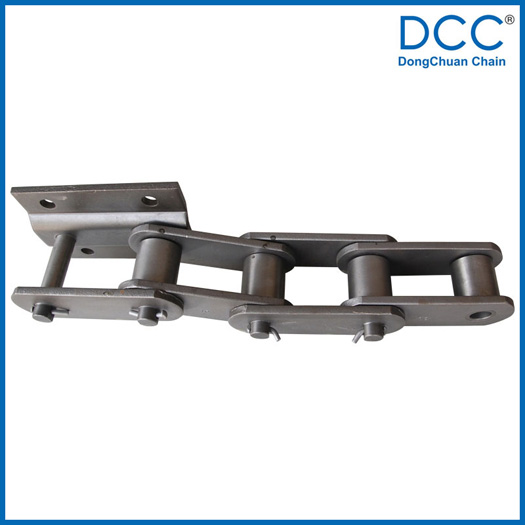

Cadena elevadora de cangilones: Soluciones para el transporte vertical de materiales

Cadenas elevadoras de cangilonesCombinan la capacidad de carga con puntos de anclaje para cangilones o transportadores que llevan materiales a granel verticalmente a través de silos, molinos y plantas de procesamiento. Estas cadenas operan en circuitos continuos, con cangilones que recogen el material en la parte inferior y lo descargan en puntos elevados. Las consideraciones de diseño incluyen la capacidad de los cangilones, la altura de descarga y las características del material que afectan la dinámica de carga.

Configuraciones de diseño

Los fabricantes producen cadenas para elevadores de cangilones en hierro maleable, acero fundido o acero soldado, según los requisitos de la aplicación. El paso de la cadena se corresponde con la separación entre cangilones, con dimensiones estándar de 4 a 12 pulgadas. Los sistemas de fijación incluyen orejetas soldadas, soportes atornillados o ganchos integrados.

Aplicaciones industriales

• Instalaciones para el manejo de granos que elevan el maíz, el trigo y la soja a los silos de almacenamiento.

• Plantas cementeras que transportan materias primas a los hornos.

• Las operaciones mineras extraen el mineral triturado para su procesamiento.

• Instalaciones de generación de energía que procesan carbón o biomasa como combustible.

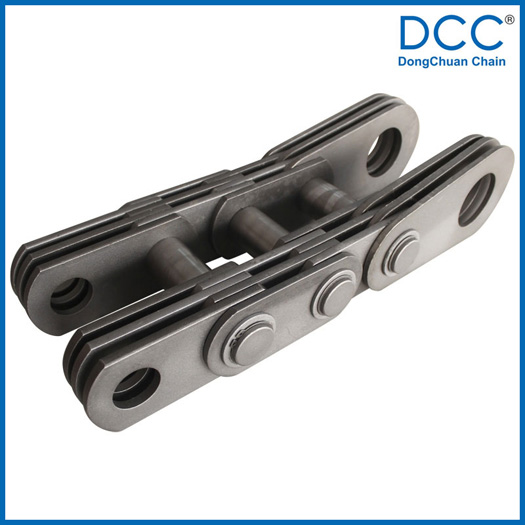

Cadena de hojas: Transmisión de potencia de alta resistencia

Cadenas de hojasConstan de placas y pasadores alternados, sin casquillos ni rodillos, lo que crea elementos de tensión flexibles pero extremadamente resistentes. Esta construcción simplificada logra una alta resistencia a la tracción en secciones transversales compactas, ideales para aplicaciones de contrapeso y mecanismos de elevación de alta resistencia. Las cadenas de hojas funcionan exclusivamente a tensión, sin acoplarse nunca a piñones como las cadenas de rodillos tradicionales.

Características de resistencia

La construcción multiplaca de las cadenas de hojas proporciona resistencias a la tracción máximas que van desde 1700 kg (3750 lb) para modelos ligeros hasta más de 45 000 kg (99 000 lb) para configuraciones de alta resistencia. Las designaciones estándar van desde BL422 (servicio ligero) hasta BL2088 (servicio extremadamente pesado), con límites de carga de trabajo calculados con factores de seguridad de 5:1 a 10:1. Cada par de placas adicional aumenta la resistencia proporcionalmente.

Aplicaciones comunes

• Conjuntos de mástiles para montacargas con capacidad para levantar cargas de hasta 20 000 libras.

• Sistemas de contrapeso en ascensores y montacargas

• Brazos telescópicos en plataformas de trabajo aéreas

• Mecanismos de equilibrado de prensas industriales

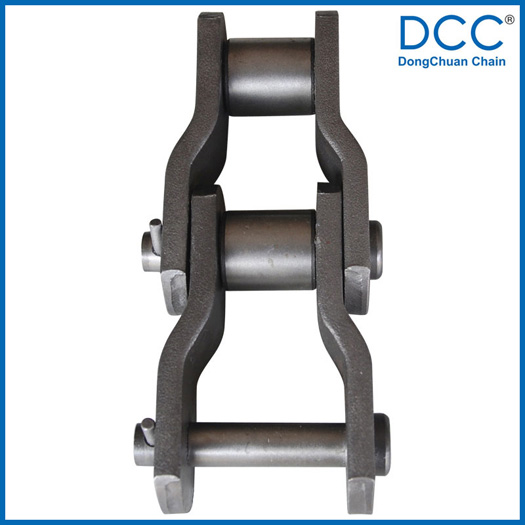

Cadena de barras laterales desplazadas: funcionamiento suave para entornos abrasivos.

Cadenas de barra lateral desplazadasCuentan con barras laterales extendidas que crean amplias superficies de apoyo, ideales para aplicaciones donde las cadenas se deslizan sobre bandas de desgaste o rieles guía. El diseño desplazado proporciona una articulación natural que permite a las cadenas sortear curvas manteniendo la alineación. Esta configuración resulta particularmente eficaz en entornos abrasivos donde la acumulación de residuos afecta el rendimiento de las cadenas de rodillos estándar.

Beneficios del diseño

La construcción con barras laterales anchas distribuye las cargas de apoyo sobre superficies más amplias, lo que reduce el desgaste de los rieles guía y las tiras de desgaste. La articulación desplazada permite un paso suave por curvas horizontales y verticales sin atascarse. La construcción abierta facilita la evacuación de residuos, evitando su acumulación y la consiguiente falla prematura.

Ejemplos de aplicación

• Rejillas de tratamiento de aguas residuales que eliminan materiales sólidos

• Sistemas de manejo de cenizas en instalaciones de generación de energía

• Cintas transportadoras mineras que trasladan el mineral a través de circuitos de trituración.

• Incineradoras industriales que gestionan materiales de desecho.

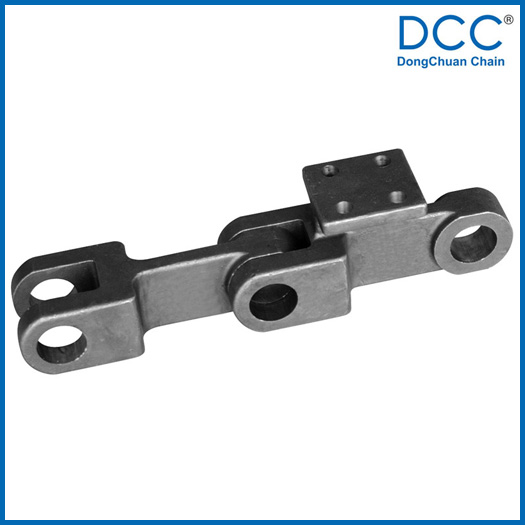

Cadena fundida: durabilidad para operaciones a altas temperaturas.

Las cadenas fundidas utilizan hierro o acero fundido, lo que les confiere una resistencia al calor y al desgaste superiores a las de las cadenas fabricadas. El proceso de fundición crea una estructura integral sin elementos de fijación mecánicos, eliminando posibles puntos de fallo durante los ciclos térmicos. Estas cadenas funcionan de forma fiable en entornos con temperaturas superiores a 260 °C (500 °F), donde las cadenas convencionales fallarían.

Propiedades del material

Los materiales utilizados en la fabricación de cadenas fundidas incluyen hierro dúctil, aceros aleados resistentes al calor y aleaciones especiales para altas temperaturas. Estos materiales mantienen su integridad estructural y estabilidad dimensional a temperaturas elevadas, a la vez que resisten la fisuración por fatiga térmica. La dureza superficial suele oscilar entre 180 y 350 BHN, dependiendo de la aleación y el tratamiento térmico.

Aplicaciones de alta temperatura

• Hornos y estufas industriales que transportan materiales a través de zonas de calentamiento.

• Operaciones de forjado que transportan metal caliente entre estaciones de procesamiento

• Instalaciones de tratamiento térmico que procesan piezas mediante procesos de endurecimiento.

• Sistemas de eliminación de cenizas de incineradores que operan en condiciones de calor extremo.

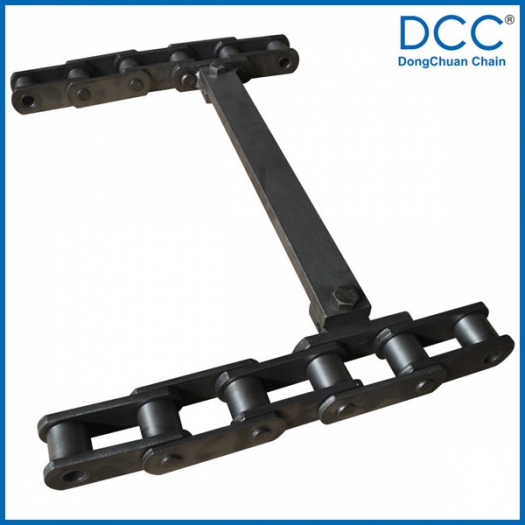

Cadena pavimentadora: Rendimiento de precisión para equipos de asfalto.

Cadenas de pavimentaciónEstas cadenas desempeñan funciones especializadas en maquinaria de construcción vial, donde la colocación precisa del material determina la calidad de la superficie. Operan bajo cargas elevadas, manteniendo tolerancias estrictas que garantizan una distribución uniforme del asfalto. Su diseño incluye accesorios especializados para el ajuste de la regla y el control del flujo de material.

Construcción especializada

Las cadenas pavimentadoras incorporan una construcción de acero aleado de alta resistencia con superficies de apoyo rectificadas con precisión. Los eslabones mantienen tolerancias estrictas, generalmente de 0,002 pulgadas, lo que garantiza un funcionamiento suave sin vibraciones que afecten la calidad del pavimento. El diseño de los cojinetes sellados evita la contaminación del asfalto, prolongando así su vida útil.

Aplicaciones de equipos

• Sistemas de accionamiento de extendedoras de asfalto que controlan el espesor de la capa

• Cadenas transportadoras de material que distribuyen asfalto a lo largo del ancho de pavimentación.

• Mecanismos de control de pendiente y desnivel que mantienen el perfil de la superficie

• Sistemas de accionamiento de orugas pavimentadoras que proporcionan propulsión a la máquina.

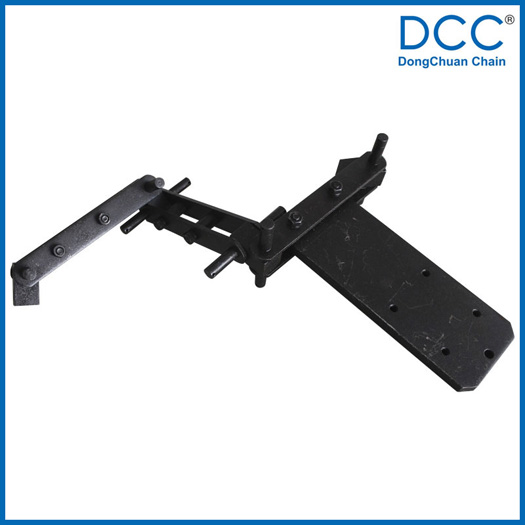

Cadena de cardán: Flexibilidad de articulación universal para trayectorias complejas

Cadenas cardánIncorporan conexiones de juntas universales entre los eslabones, lo que permite una articulación tridimensional imposible con los diseños de cadena estándar. Esta capacidad única permite que las cintas transportadoras sigan curvas complejas, cambios de elevación y de dirección dentro de un mismo bucle continuo. Las cadenas cardán funcionan sin problemas en transiciones que se atascarían o fallarían con las cadenas convencionales.

Capacidades de articulación

La articulación universal permite una articulación angular de hasta 45 grados en múltiples planos simultáneamente. Las cadenas se desplazan por curvas verticales con radios de tan solo 90 cm (3 pies) manteniendo la alineación y la distribución de la carga. Esta flexibilidad elimina los puntos de transferencia, reduciendo la complejidad y los posibles fallos.

Aplicaciones complejas de transportadores

• Sistemas de acabado de pintura para automóviles que siguen trayectorias de piezas complejas

• Transportadores monorraíl aéreos que recorren las estructuras de los edificios.

• Sistemas de lavado industrial con secciones verticales y horizontales

• Transportadores para salas blancas farmacéuticas con enrutamiento que optimiza el espacio.

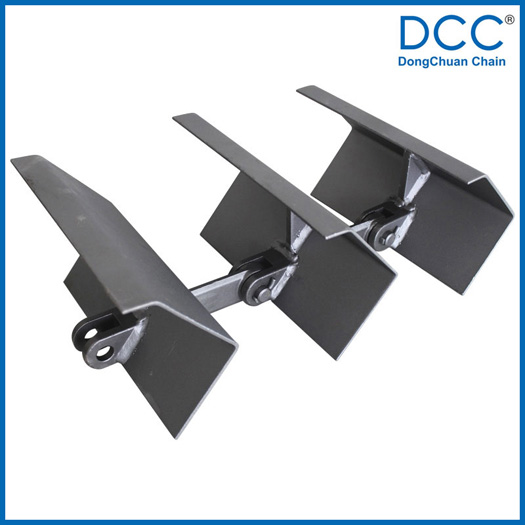

Cadena rascadora forjada: Soluciones para el manejo de materiales de alta resistencia

Cadenas rascadoras forjadasEstas cadenas cuentan con una sólida construcción forjada que crea eslabones excepcionalmente resistentes, capaces de empujar o arrastrar materiales pesados ​​y voluminosos. El proceso de forjado alinea la estructura granular del metal a lo largo de las trayectorias de carga, maximizando la resistencia y eliminando los puntos débiles presentes en las alternativas fundidas o fabricadas. Estas cadenas destacan en aplicaciones que requieren fuerzas de empuje continuas contra materiales abrasivos.

Métodos de construcción

Los procesos de forjado en caliente dan forma a los eslabones a partir de lingotes de acero aleado a temperaturas superiores a 1090 °C (2000 °F). El enfriamiento controlado y el tratamiento térmico permiten obtener una estructura granular y unas propiedades mecánicas óptimas. Los eslabones terminados presentan resistencias a la tracción cercanas a 150 000 psi, con una excelente resistencia al impacto y una larga vida útil a la fatiga.

Aplicaciones industriales

• Sistemas de manipulación de carbón en centrales eléctricas y terminales de exportación.

• Sistemas de recuperación de materia prima de cemento que impulsan el clínker

• Instalaciones de almacenamiento de grano con transportadores de cadena de arrastre.

• Operaciones mineras que transportan mineral a través de túneles subterráneos.

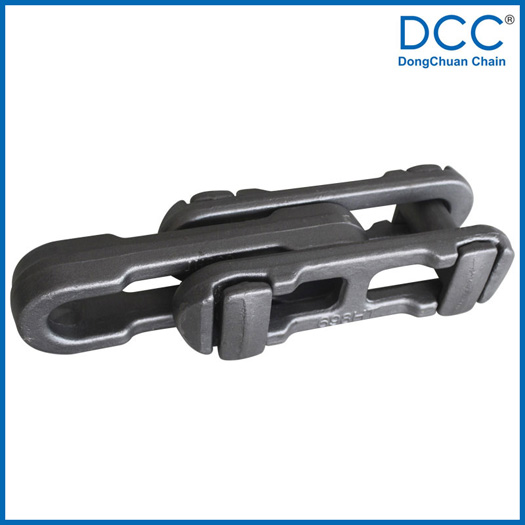

Cadena forjada en caliente: Máxima resistencia para servicio pesado.

Cadenas forjadasRepresentan los tipos de cadenas transportadoras más resistentes disponibles para aplicaciones industriales. Los eslabones individuales se forman mediante forjado por estampación, creando una estructura de grano denso con propiedades mecánicas excepcionales. Estas cadenas soportan cargas extremas, impactos severos y condiciones abrasivas donde las cadenas convencionales sufren fallas prematuras. Las industrias que requieren máxima confiabilidad en condiciones operativas adversas especifican soluciones de cadenas forjadas por estampación.

Proceso de fabricación

El forjado por estampación consiste en golpear piezas de acero calentadas con potentes martillos que las introducen en matrices de precisión. Este proceso comprime la estructura granular, creando una resistencia y tenacidad superiores. Los eslabones se someten a múltiples operaciones de conformado hasta alcanzar la geometría final; posteriormente, el tratamiento térmico optimiza el equilibrio entre dureza y ductilidad, logrando generalmente una dureza superficial de 40-50 HRC.

Aplicaciones de servicio exigentes

• Tambores secadores de plantas de asfalto girando a temperaturas extremas.

• Sistemas de transporte de troncos en aserraderos que manejan cargas impredecibles

• Transportadores del horno de recalentamiento de la acería en condiciones de incrustación

• Transportadores de alimentación para trituradoras de impacto de procesamiento de áridos

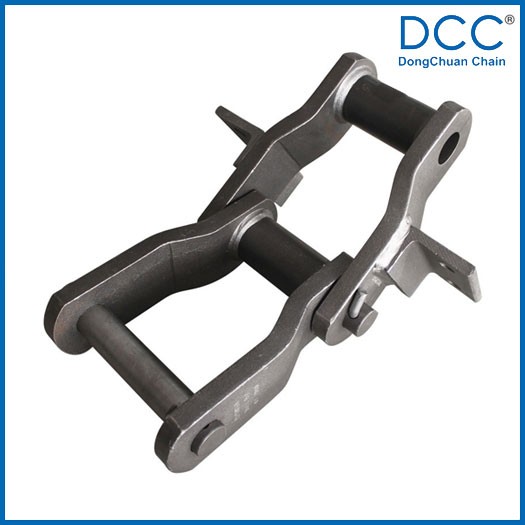

Cadena de acero soldada: soluciones rentables para la industria pesada.

Cadenas de acero soldadasUtilizan una construcción soldada para crear cadenas robustas a partir de componentes de acero estándar, sin necesidad de costosos procesos de fundición o forjado. Este método de fabricación ofrece una excelente relación resistencia-costo para aplicaciones que requieren una gran capacidad de carga sin una resistencia extrema al impacto. Las cadenas soldadas son muy eficaces en numerosos sistemas de manipulación de materiales a granel donde la abrasión, más que el impacto, es el principal mecanismo de desgaste.

Variaciones de diseño

Los fabricantes producen cadenas soldadas en diversas configuraciones, incluyendo eslabones redondos, eslabones con pernos y diseños combinados. Los tamaños de los eslabones varían desde barras de 1 pulgada para uso ligero hasta barras de 6 pulgadas para aplicaciones de servicio pesado extremo. Los procedimientos de soldadura siguen especificaciones estrictas que garantizan que la resistencia de la unión sea igual o superior a las propiedades del material base.

Usos industriales comunes

• Transportadores de cadena por arrastre en plantas de cemento que manejan materias primas.

• Transportadores de fosas de escoria de acería para la eliminación de residuos de producción

• Operaciones de cantera que implican el traslado de piedra triturada y grava.

• Sistemas de eliminación de lodos de plantas de tratamiento de aguas residuales

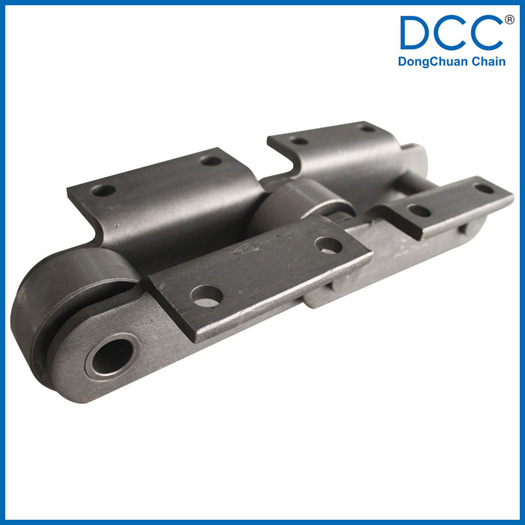

Cadena de ingenios azucareros: Diseños especializados para el procesamiento de la caña de azúcar

Cadenas de ingenios azucarerosEstas cadenas transportadoras especializadas soportan desafíos únicos, como la corrosividad del jugo, la abrasión del bagazo fibroso y las altas temperaturas de operación. Incorporan materiales resistentes a la corrosión y superficies resistentes al desgaste, lo que prolonga su vida útil en entornos agresivos de procesamiento de azúcar. Su diseño responde a las exigencias específicas de la exposición al jugo de caña y el enredo de las fibras.

Selección de materiales

Las cadenas de los ingenios azucareros suelen utilizar aleaciones de acero inoxidable o acero al carbono con un recubrimiento especial que resiste la corrosión por ácidos orgánicos provenientes del jugo de caña. Los tratamientos superficiales incluyen cromado, recubrimientos de escamas de zinc o recubrimientos de polímeros avanzados que brindan protección adicional. El diseño de los eslabones incorpora contornos suaves que evitan la acumulación y el atascamiento de las fibras.

Aplicaciones de procesamiento

• Mesas alimentadoras de caña que suministran caña cruda a las plantas de trituración.

• Transportadores de bagazo que trasladan los residuos de fibra a las calderas.

• Sistemas de prensado de lodo para extraer jugo de sedimentos.

• Transportadores de secado de azúcar para el manejo del producto cristalino terminado

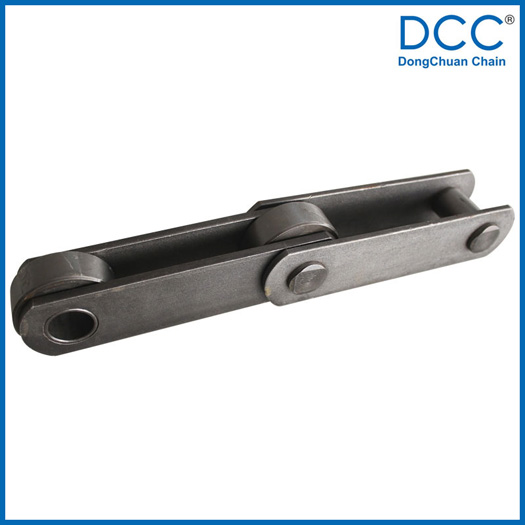

Cadena de molino de aceite de palma: Resistencia a la corrosión para el procesamiento en zonas tropicales

Cadenas de molinos de aceite de palmaEstas cadenas especializadas operan en entornos tropicales extremadamente corrosivos donde las cadenas convencionales se deterioran rápidamente. Combaten los ácidos orgánicos agresivos de la fruta de palma, a la vez que soportan alta humedad, temperaturas elevadas y exposición continua al agua. La selección de materiales y los recubrimientos protectores prolongan su vida útil, reduciendo los costos de mantenimiento y el tiempo de inactividad de la producción.

Desafíos ambientales

El procesamiento del aceite de palma genera condiciones extremas, combinando ácidos orgánicos con altas temperaturas que alcanzan los 60-71 °C. La exposición al agua se produce durante las operaciones de esterilización, trilla y prensado. Las cadenas deben resistir tanto el ataque químico como la degradación biológica, manteniendo al mismo tiempo su resistencia y durabilidad.

Operaciones de la planta

• Transportadores de jaulas esterilizadoras para racimos de fruta fresca

• Cadenas elevadoras de fruta que transportan racimos esterilizados a las trilladoras.

• Cadenas de jaula de prensa que comprimen la fruta para la extracción de aceite.

• Transportadores de recuperación de núcleos que separan las cáscaras y los núcleos.

Tipos adicionales de cadenas transportadoras especializadas

Cadena de pasador

Las cadenas de pasadores cuentan con pasadores extraíbles que permiten un rápido reemplazo de los eslabones y una fácil instalación alrededor de las ruedas dentadas. Este diseño es ideal para aplicaciones que requieren acceso frecuente para mantenimiento o donde se realizan ajustes de longitud de cadena con regularidad. Entre sus usos más comunes se incluyen equipos agrícolas, escaleras mecánicas y pequeños sistemas de transporte.

Cadena de malla de alambre

Las cadenas transportadoras de malla metálica incorporan cintas de malla tejida sostenidas por los bordes de la cadena. Esta configuración proporciona un excelente drenaje y circulación de aire, ideal para operaciones de lavado, aplicaciones de refrigeración y procesamiento de alimentos donde se requiere soporte del producto con paso de fluidos.

Cadena magnética

Las cadenas transportadoras magnéticas utilizan imanes permanentes en sus eslabones para atraer materiales ferrosos hacia la superficie de la cadena. Estas cadenas especializadas transportan virutas, limaduras y piezas pequeñas de metal en operaciones de mecanizado donde los sistemas de fijación de cadena convencionales resultan poco prácticos.

Cadena de plástico

Las cadenas modulares de plástico emplean módulos de plástico entrelazados que crean superficies de transporte flexibles. Estas cadenas ofrecen resistencia a la corrosión, ligereza y un funcionamiento de baja fricción, lo que las hace adecuadas para el procesamiento de alimentos, la fabricación de productos farmacéuticos y aplicaciones que requieren una limpieza frecuente.

Criterios de selección de cadenas y factores de rendimiento

La selección adecuada de la cadena transportadora requiere evaluar múltiples factores de rendimiento que afectan el éxito operativo y la vida útil. Los ingenieros deben considerar los requisitos de carga, las velocidades de operación, las condiciones ambientales y la accesibilidad para el mantenimiento.Asociación Americana de CadenasProporciona orientación detallada para los cálculos de selección de cadenas y la ingeniería de aplicaciones.

Análisis de carga

Calcule la tensión máxima de la cadena, incluyendo las cargas iniciales, las fuerzas de fricción y los componentes de elevación. La carga de trabajo no debe exceder 1/7 de la resistencia a la tracción máxima mínima para aplicaciones estándar o 1/10 para condiciones de carga de impacto. Los factores de seguridad aumentan para aplicaciones críticas o cuando las consecuencias de una falla son graves.

Consideraciones sobre la velocidad

La velocidad de la cadena afecta el desgaste, los requisitos de potencia y la capacidad de manipulación de materiales. Las cadenas de ingeniería estándar funcionan eficazmente hasta 30 metros por minuto, mientras que los diseños especializados soportan velocidades superiores a 150 metros por minuto. Las velocidades más altas requieren sistemas de lubricación mejorados y tolerancias de fabricación de alta precisión.

Factores ambientales

El entorno operativo influye significativamente en la selección de la cadena y su vida útil. Considere las temperaturas extremas, la exposición a productos químicos, los materiales abrasivos, los niveles de humedad y los requisitos de higiene. Cada factor ambiental puede requerir materiales, recubrimientos o características de diseño especializados.

Buenas prácticas de mantenimiento para prolongar la vida útil de la cadena.

Según estudios del sector, la implementación de programas de mantenimiento adecuados prolonga la vida útil de las cadenas transportadoras entre un 30 % y un 50 % en la mayoría de las aplicaciones industriales. La inspección periódica permite detectar problemas incipientes antes de que se produzcan fallos catastróficos. La lubricación sistemática reduce la fricción y el desgaste, mientras que el ajuste correcto de la tensión previene la sobrecarga y las averías prematuras.

Protocolos de inspección

La inspección visual debe realizarse diariamente para aplicaciones críticas o semanalmente para operaciones estándar. Examine las cadenas para detectar desgaste excesivo, eslabones agrietados, pasadores sueltos y accesorios dañados. Mida la elongación de la cadena mensualmente y compárela con las especificaciones del fabricante. Una elongación superior al 2-3 % suele indicar la necesidad de reemplazarla para evitar daños en la rueda dentada.

Requisitos de lubricación

Una lubricación adecuada es fundamental para la durabilidad y el funcionamiento eficiente de la cadena. Los lubricantes reducen la fricción entre los pasadores y los casquillos, protegen contra la corrosión y ayudan a disipar el calor. Los métodos de aplicación incluyen la lubricación manual, los sistemas de goteo automáticos o la lubricación por pulverización, según la accesibilidad y las condiciones de funcionamiento. Se requieren lubricantes aptos para uso alimentario en aplicaciones con posible contacto con el producto.

Ajuste de tensión

Mantenga la tensión adecuada de la cadena, evitando tanto la holgura excesiva como el apriete excesivo. La holgura excesiva provoca saltos en los piñones y cargas de impacto que aceleran el desgaste. El apriete excesivo aumenta la carga sobre los cojinetes y el consumo de energía. La tensión adecuada permite una ligera comba del 2-3% en el tramo flojo entre los piñones.

Consideraciones económicas en la selección de cadenas

El costo total de propiedad va más allá del precio inicial de compra de la cadena e incluye la instalación, el mantenimiento, el tiempo de inactividad y los gastos de reemplazo. Las cadenas premium, con costos iniciales más elevados, suelen ofrecer una mejor relación costo-beneficio gracias a su mayor vida útil y menores requisitos de mantenimiento. El análisis del costo del ciclo de vida proporciona una comparación económica precisa entre las diferentes alternativas de cadenas.

Análisis de la inversión inicial

Las cadenas de ingeniería estándar representan la opción más económica para aplicaciones generales, con precios que oscilan entre $15 y $50 por pie, según el paso y la construcción. Las cadenas especializadas, como las forjadas o fundidas, tienen precios superiores, entre $75 y $200 por pie, debido a sus procesos de fabricación avanzados y materiales de calidad superior. Las organizaciones deben sopesar la inversión inicial frente a la vida útil prevista y los costos de reemplazo.

Proyecciones de costos de mantenimiento

Los gastos de mano de obra para el mantenimiento y la sustitución de cadenas suelen superar los costes de los materiales durante la vida útil del equipo. Las cadenas que requieren ajustes frecuentes, procedimientos de instalación complejos o acceso difícil aumentan los costes totales de propiedad. Elegir cadenas con intervalos de mantenimiento prolongados y procedimientos de sustitución simplificados reduce los gastos a largo plazo.
