Pénétrez dans n'importe quelle huilerie moderne transformant des régimes de fruits frais en huile de palme brute, et la première chose qui vous frappera ne sera ni les immenses cuves de stérilisation ni les presses hydrauliques, mais le mouvement rythmique et incessant des chaînes de convoyeurs transportant la matière première à chaque étape de la production. Des stations de réception acheminant des tonnes de régimes de fruits frais aux cages de stérilisation traversant des autoclaves à haute pression, des tambours de battage séparant les fruits des régimes aux stations de pressage extrayant l'huile brute, des unités spécialiséeschaînes d'huile de palmeElles constituent l'épine dorsale mécanique qui assure une production continue 24h/24 et 7j/7. Pourtant, malgré leur rôle crucial qui influe directement sur la capacité de traitement, la qualité des produits et les coûts d'exploitation, la plupart des responsables d'usines et des ingénieurs d'installations hors du secteur de l'huile de palme ignorent encore ce qui rend ces systèmes de convoyage uniques, en quoi ils diffèrent des chaînes industrielles standard et pourquoi un mauvais choix de spécifications peut interrompre la production et engendrer des pertes de plusieurs centaines de milliers de dollars. Ce guide complet explique ce que sont les chaînes de convoyage pour l'huile de palme, comment elles fonctionnent dans le processus de broyage et pourquoi leur conception spécifique les rend indispensables à la production moderne d'huile de palme.
POINTS CLÉS À RETENIR
chaînes d'huile de palmeCe sont des systèmes de convoyeurs robustes spécialement conçus pour les conditions de fonctionnement difficiles des usines d'huile de palme — exposition continue à des températures de vapeur allant jusqu'à 145 °C, environnements acides corrosifs dus à la dégradation des fruits et charges lourdes provenant de régimes de fruits frais pesant chacun de 20 à 30 kg.
Le processus de production nécessite des chaînes spécialisées à chaque étape : des convoyeurs à raclettes pour le transport des régimes de fruits frais, des chaînes de cages de stérilisation pour le traitement à la vapeur à haute température, des chaînes sous-batteuse pour le transport des fruits et des chaînes de station de pressage pour l’alimentation du digesteur.
Standardchaîne de moulins à huile de palmeLes configurations comprennent des modèles à pas de 4 et 6 pouces avec des broches creuses ou pleines, une construction à barre latérale droite ou à maillons décalés, et des options de fixation pour les plateaux à fruits, les grattoirs et le montage en cage.
Les spécifications des matériaux sont axées sur les traitements anticorrosion : broches chromées, bagues et rouleaux cémentés, et construction en acier inoxydable ou en acier allié pour les composants exposés au condensat et aux acides.
Une usine typique d'huile de palme d'une capacité de 60 tonnes par heure exploite simultanément 15 à 25 systèmes de convoyeurs à chaîne individuels, ce qui fait de la fiabilité de la chaîne le facteur le plus critique pour maintenir un flux de production continu.
Les modes de défaillance des chaînes dans le secteur de l'huile de palme diffèrent des applications industrielles générales : l'usure induite par la corrosion, l'allongement thermique, le grippage des axes dû à la contamination et la rupture des fixations due à des charges d'impact répétitives dominent les cycles de remplacement.
Le choix approprié de la chaîne, la tension d'installation, les protocoles de lubrification et les programmes d'inspection préventive peuvent prolonger la durée de vie de 12 à 18 mois (mauvaise pratique) à 36 à 48 mois (meilleure pratique) en fonctionnement continu du broyeur.
Que sont les filières d'huile de palme ? Comprendre la définition de base
chaînes d'huile de palmeIl s'agit de systèmes de convoyeurs à chaîne spécialisés, conçus spécifiquement pour la manutention des matériaux dans les usines de transformation d'huile de palme. Contrairement aux chaînes industrielles classiques utilisées en production ou en logistique, ces chaînes sont conçues pour résister aux contraintes environnementales uniques des huileries : températures élevées et constantes lors de la stérilisation (jusqu'à 145 °C), humidité relative proche de 100 %, exposition aux composés acides issus de la décomposition des fruits et à la condensation, contact abrasif avec des matériaux fibreux et du sable, et chocs répétés et importants lors du chargement et du déchargement des régimes de fruits tout au long du processus.
Ce terme englobe plusieurs types de chaînes distincts utilisés à différentes étapes de traitement, mais qui partagent toutes des caractéristiques de conception communes : une construction robuste avec des dimensions de pas plus grandes que les chaînes de convoyeur standard, des traitements de matériaux résistants à la corrosion ou une sélection d’alliages, des systèmes de fixation robustes pour transporter des plateaux, des racleurs ou des cages, et des tolérances dimensionnelles qui tiennent compte de la dilatation thermique pendant les cycles de chauffage à la vapeur.
Aperçu du secteur :Procédé de production d'huile de palme — Wikipédia
Le processus de transformation de l'huile de palme : quel rôle jouent les chaînes de production ?
Pour comprendre pourquoi spécialiséchaîne de moulins à huile de palmePour maîtriser les systèmes, il est indispensable de comprendre la séquence de production et les contraintes mécaniques à chaque étape. L'extraction de l'huile de palme se fait par un procédé mécanique, et non par solvant, reposant sur la manipulation, le chauffage et le pressage pour séparer l'huile des tissus du fruit.
Étape 1 : Réception et transport des régimes de fruits frais
Les régimes de fruits frais (RFF) provenant des plantations pèsent de 20 à 30 kg chacun et contiennent de 1 500 à 2 000 fruits. Ces régimes doivent être transformés dans les 48 heures suivant la récolte afin d’éviter la formation d’acides gras libres (AGL) qui dégradent la qualité de l’huile. À l’usine, les RFF sont chargés sur des rampes de réception et acheminés vers la stérilisation par des convoyeurs à chaînes qui les tirent sur des plans inclinés jusqu’aux plateformes de chargement des stérilisateurs.
Ces chaînes de transport initiales fonctionnent à des températures d'environ 30 à 40 °C et supportent les niveaux de contamination les plus élevés : terre, sable, insectes et matières organiques en décomposition issues de la récolte. Elles doivent résister à l'usure abrasive tout en conservant leur adhérence sur les barres d'acier qui s'engagent dans les tiges des grappes.
Étape 2 : Processus de stérilisation
La stérilisation consiste à exposer les régimes de fruits frais (RFF) à de la vapeur saturée à une température de 130 à 145 °C et à une pression de 2,8 à 4,0 bars (40 à 60 psi) pendant 60 à 90 minutes. Ce traitement thermique remplit trois fonctions essentielles : l’inactivation des enzymes pour prévenir la formation d’acides gras libres (AGL), le détachement des fruits des régimes et le ramollissement des tissus pour faciliter l’extraction de l’huile lors du pressage. Les moulins modernes utilisent soit des stérilisateurs cylindriques horizontaux à cage, soit des stérilisateurs verticaux continus à convoyeur à bande.
Dans les systèmes à cages, les FFB sont chargés dans des cages métalliques perforées suspendues à des chaînes aériennes (généralement des chaînes robustes à pas de 6 pouces) qui transportent les cages tout au long des cycles de stérilisation.chaînes d'huile de palmedoivent endurer les conditions de service les plus sévères de l'usine : exposition continue à la vapeur à plus de 140 °C, contraintes thermiques cycliques lorsque les cages entrent et sortent des autoclaves, condensats corrosifs contenant des acides organiques et charges lourdes (2,5 à 10 tonnes par cage selon la conception du stérilisateur).
La chaîne elle-même fonctionne à l'extérieur du récipient sous pression, mais pénètre dans des chambres remplies de vapeur lors du transfert de la cage, soumettant les axes, les bagues et les surfaces des rouleaux à des conditions qui détruiraient les chaînes en acier au carbone standard en quelques semaines.
Étape 3 : Battage et séparation des fruits
Après stérilisation, les régimes sont acheminés par un convoyeur aérien vers des batteuses à tambour – des tambours rotatifs qui soulèvent et retombent les régimes de façon répétée afin de séparer les fruits ramollis de leurs pédoncules (régimes vides ou EFB). Les fruits débarrassés de leurs pédoncules tombent à travers les perforations du tambour sur des chaînes de convoyeurs situées sous la batteuse, qui les transportent vers des élévateurs à fruits, tandis que les EFB sortent du tambour pour être collectés comme combustible biomasse ou compost.
Les chaînes de batteuses fonctionnent dans les conditions les plus abrasives de l'industrie fruitière. Elles sont constamment soumises à une pluie de fruits, de fragments de fibres, de sable et de débris, à des températures de 80 à 100 °C. Les chaînes à maillons creux (pas de 4 ou 6 pouces) avec barres transversales et supports de maillons sont la norme pour cette application ; elles sont choisies précisément parce que l'usure des maillons due à l'abrasion peut être surveillée et la chaîne remplacée avant toute rupture catastrophique.
Étape 4 : Digestion et pressage
Les fruits triés sont acheminés vers des digesteurs : des cuves cylindriques verticales équipées d’un système de chauffage à la vapeur et de bras agitateurs qui broient les fruits à 85–90 °C pendant environ 30 minutes, ce qui brise les structures cellulaires et libère l’huile. La pulpe digérée alimente ensuite des presses à vis qui appliquent une pression mécanique pour extraire l’huile de palme brute (OPB) et séparer le tourteau (fibres et noix).
Dans cette section, les chaînes de convoyage transportent les fruits des élévateurs de la batteuse vers les entrées du digesteur et acheminent le tourteau de la sortie de la presse à vis vers les systèmes de séparation fibres-noix. Ces chaînes fonctionnent à des températures modérées (60 à 90 °C) et manipulent des matières collantes et huileuses susceptibles de s'accumuler sur les rouleaux et d'accroître le frottement.
Étape 5 : Manutention des gerbes vides et des fibres
Après transformation, les fibres de régimes de fruits secs (EFB) et de tourteaux doivent être acheminées des bâtiments de l'usine vers les systèmes de stockage ou d'alimentation en combustible des chaudières. Les convoyeurs à raclettes longue distance (souvent de 50 à 100 mètres) transportent les matériaux fibreux à température ambiante, mais subissent une usure abrasive importante due à la silice contenue dans les fibres végétales. Le choix du pas de la chaîne (généralement des chaînes latérales décalées de 10 cm) permet d'optimiser la capacité de charge et la fréquence de remplacement.
Référence en ingénierie des chaînes :Conception et applications des chaînes à rouleaux — Wikipédia
Types de chaînes utilisées dans les usines d'huile de palme
Les usines de transformation d'huile de palme utilisent plusieurs configurations de chaînes de production distinctes, optimisées pour des étapes de transformation spécifiques. La compréhension de ces catégories aide les usines à sélectionner les spécifications appropriées et à éviter des erreurs d'application coûteuses.
| Type de chaîne | Spécifications communes | Applications principales | Principales caractéristiques de conception |
|---|---|---|---|

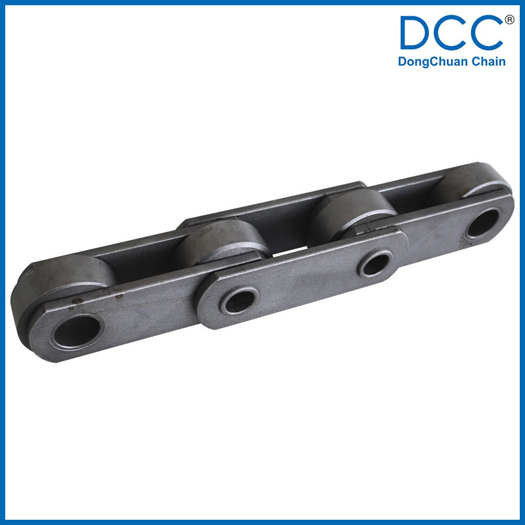

| Chaîne à goupille creuse | Pas de 4 pouces, pas de 6 pouces ; les goupilles creuses acceptent les tiges transversales pour la fixation de l'aile | Convoyeurs sous-batteuse, élévateurs à fruits, manutention des régimes de fruits secs | Les goupilles remplaçables simplifient la maintenance ; les spires de la tige transversale déplacent efficacement les matériaux en vrac |
| Chaîne à barre latérale droite | Pas de 4" à 6" ; construction robuste avec plaques latérales allongées | Convoyeurs de cages de stérilisation, transport robuste de FFB | Résistance supérieure aux charges suspendues ; traitements anticorrosion des axes (chromage, trempe par induction) |
| Chaîne de barre latérale décalée | Conception de maillon décalé de 4 pouces | Convoyeurs à racleurs inclinés, manutention de fibres, transport de matériaux divers | Le pas compact permet des diamètres de pignon plus petits ; la géométrie alternée des maillons répartit l’usure |
| Chaîne en acier soudé | Pas personnalisé ; construction soudée plutôt que maillons goupillés | Applications spécialisées pour charges lourdes, convoyeurs à longue portée | Élimine le mode de défaillance par usure des goupilles ; convient aux environnements à charges extrêmes ou corrosifs où l'intégrité des goupilles est primordiale. |
| Chaînes d'attache | Pas standard avec fixations soudées ou boulonnées sur mesure | Convoyeurs à plateaux, dispositifs de manutention spéciaux | Accessoires adaptés aux équipements spécifiques de l'usine ; construction en acier inoxydable ou en alliage pour les zones de corrosion |
Spécifications des matériaux et traitements anticorrosion
La caractéristique déterminante de la qualitéchaîne de moulins à huile de palmeIl ne s'agit pas de spécifications dimensionnelles, mais de la sélection des matériaux et du traitement de surface conçus pour résister à l'environnement corrosif et à haute température de la transformation de l'huile de palme.
Matériau et traitement des broches
Les axes transmettent la charge de traction à travers la chaîne et constituent l'élément le plus vulnérable à l'usure due à la corrosion. Les axes standard en acier au carbone se corrodent rapidement dans les condensats de vapeur (qui contiennent des acides organiques et présentent un pH aussi bas que 4,5 à 5,5). Les traitements standards comprennent une trempe par induction à haute fréquence pour créer une couche superficielle résistante à l'usure (atteignant généralement une dureté superficielle de 48 à 52 HRC), suivie d'un chromage (d'une épaisseur typique de 10 à 25 microns) pour assurer la résistance à la corrosion. Les spécifications haut de gamme peuvent utiliser des axes en acier inoxydable (grade 316 ou 316L) pour une résistance à la corrosion optimale, bien que le coût soit nettement plus élevé.
Traitement de surface des bagues et des rouleaux
Les bagues sont en contact avec les axes et subissent une usure rotationnelle ainsi qu'une abrasion externe due au contact avec les matériaux. La cémentation, un procédé thermochimique qui diffuse du carbone dans la couche superficielle de l'acier, crée une couche dure et résistante à l'usure (généralement de 58 à 62 HRC) tout en conservant un cœur ductile et résistant. Les bagues et les rouleaux cémentés prolongent considérablement leur durée de vie dans les environnements abrasifs tels que les convoyeurs sous-batteuse où le sable et les fragments de fibres sont constamment en contact avec la chaîne.
Matériau de la plaque de barre latérale
Les plaques latérales sont soumises à des contraintes de traction et doivent résister à la fatigue mécanique et à la corrosion. L'acier mi-dur (généralement 40Cr ou équivalent) assure une résistance de base. Le traitement thermique (trempe et revenu) optimise le compromis entre la résistance à la traction (généralement 800 à 1 000 MPa) et la ductilité afin de prévenir la rupture fragile sous l'effet de chocs. Pour les applications les plus corrosives (comme les chaînes de cages de stérilisateur), une construction en acier inoxydable ou des revêtements protecteurs peuvent être préconisés.
Normes relatives aux matériaux de la chaîne :Normes ANSI pour les chaînes de convoyeurs — Boutique en ligne ANSI
Lubrification et étanchéité
Dans les usines d'huile de palme, la lubrification efficace est complexe car la condensation de la vapeur lessive les huiles et graisses conventionnelles. Certaines chaînes sont conçues avec des bagues étanches dotées de réservoirs de graisse internes qui limitent la perte de lubrifiant. D'autres solutions consistent à relubrifier régulièrement les chaînes avec des graisses haute température et résistantes à l'eau, spécialement formulées pour les environnements à vapeur humide, ou à accepter un fonctionnement à sec en privilégiant les traitements de surface durs plutôt que les films lubrifiants pour limiter l'usure.
Exigences de performance critiques pour les applications de la filière huile de palme
Sélectionner les éléments appropriéschaîne d'huile de palmeL'établissement des spécifications nécessite la compréhension des principaux paramètres de performance qui déterminent la durée de vie et la fiabilité des opérations en usine.
| Paramètre de performance | Exigences typiques | Pourquoi c'est important |
|---|---|---|
| Résistance à la traction | Résistance minimale à la rupture : 150 à 300 kN selon le pas et l’application | Les chaînes doivent supporter les charges statiques (cage + poids du FFB) ainsi que les charges dynamiques lors du démarrage et de l'arrêt sans se déformer ni s'allonger de façon permanente. |
| résistance à la corrosion | Test de brouillard salin de 96 heures (ASTM B117) avec<5% red rust formation; pH resistance 4.0–10.0 | Le pH du condensat peut chuter jusqu'à 4,5 ; les chaînes sans protection anticorrosion adéquate subissent des taux d'usure des axes et des bagues 3 à 5 fois supérieurs à ceux des chaînes traitées. |
| Capacité de température | Fonctionnement continu jusqu'à 150 °C ; cyclage thermique entre 40 °C et 145 °C sans instabilité dimensionnelle | Les chaînes des stérilisateurs subissent des cycles de dilatation/contraction thermique 4 à 6 fois par jour ; un jeu insuffisant provoque un blocage ou un désengagement des pignons. |
| Durée de vie (axe/bague) | Élongation<3% after 12 months continuous service in abrasive applications | Un allongement excessif entraîne un mauvais engrènement du pignon, une répartition inégale de la charge et, à terme, une rupture par fatigue de l'axe. |
| Force d'attachement | Les fixations soudées ou boulonnées doivent résister à une charge statique de 2 à 3 fois leur valeur nominale sous impact. | Les accessoires de convoyeur subissent des chocs lorsque des chutes ou des amas de matériaux heurtent les surfaces du convoyeur ; une défaillance de ces accessoires entraîne des arrêts de production. |
| Résistance à l'abrasion | Dureté superficielle ≥ 50 HRC sur les surfaces d'usure (rouleaux, bagues) après traitement thermique | Les chaînes de sous-battage et de manutention des fibres fonctionnent dans des débris abrasifs ; les surfaces tendres s’usent rapidement, ce qui entraîne un allongement et un remplacement accélérés. |
Le rôle des chaînes dans l'efficacité de la production et le débit des usines
Une huilerie de palme d'une capacité de 60 tonnes par heure — une installation industrielle courante — traite environ 1 440 tonnes de régimes de fruits frais (RFF) par jour en pleine saison des récoltes. Ce débit repose entièrement sur un flux continu de matière à chaque étape de transformation, flux assuré par des chaînes de convoyage. La défaillance d'un seul maillon de la chaîne entraîne l'arrêt complet de l'usine. L'impact économique est immédiat et considérable : perte de capacité de traitement de 60 à 100 tonnes de RFF (d'une valeur de 3 000 à 5 000 $ au prix habituel de l'huile de palme brute), risque de détérioration si les régimes de fruits frais ne peuvent être traités dans les 48 heures, coûts de main-d'œuvre pour la maintenance d'urgence et le remplacement des chaînes, et dommages potentiels aux équipements en aval si la rupture d'une chaîne provoque des déversements ou des blocages.
Les directeurs d'usines considèrent unanimement la fiabilité de la chaîne de production comme leur principale préoccupation mécanique, avant même les performances de la chaudière, la capacité de la presse ou l'efficacité de la clarification. C'est pourquoi la qualitéchaîne de moulins à huile de palmeLes spécifications privilégient une longue durée de vie et des caractéristiques d'usure prévisibles plutôt qu'un coût initial minimal. Une chaîne coûtant 30 % plus cher mais durant deux fois plus longtemps représente un avantage économique considérable lorsque son remplacement entraîne un arrêt de production de 4 à 8 heures.
Modes de défaillance courants des chaînes de production et stratégies de prévention
Usure des broches due à la corrosion
Le mode de défaillance le plus fréquent dans les chaînes de production d'huile de palme est l'usure accélérée des axes, causée par la corrosion due aux condensats de vapeur. La formation de piqûres de corrosion à la surface des axes réduit la zone de contact avec la charge et augmente les concentrations de contraintes locales. À terme, les axes s'usent et se rompent, ou ne retiennent plus les bagues. La prévention exige l'utilisation d'axes chromés ou en acier inoxydable, dont l'état est vérifié par des mesures régulières d'allongement (les chaînes s'allongeant de plus de 3 % doivent être remplacées avant la rupture d'un axe).
Allongement thermique et désengagement du pignon
Les chaînes utilisées dans les stérilisateurs se dilatent lorsqu'elles sont chauffées de 40 °C à température ambiante à 145 °C à température de fonctionnement. Une chaîne de 10 mètres peut s'allonger de 15 à 20 mm sous l'effet de la dilatation thermique. Si les systèmes de tension ne compensent pas ce mouvement, les chaînes se détendent à chaud et peuvent se désengager des pignons ou subir un fouettement du côté lâche, endommageant ainsi les accessoires. Les systèmes modernes intègrent des mécanismes de tension à ressort ou hydrauliques, spécialement conçus pour la plage de dilatation thermique des chaînes utilisées dans les applications à haute température.
Rupture de la fixation suite à un impact
Les accessoires de convoyeurs à raclettes et les plateaux de convoyeurs à fruits subissent des chocs répétés lorsque les produits tombent sur les chaînes en mouvement. Les accessoires soudés peuvent présenter des fissures de fatigue au niveau des cordons de soudure ; les accessoires boulonnés peuvent se desserrer s’ils ne sont pas correctement serrés ou sécurisés par des écrous autobloquants. Un contrôle visuel régulier des accessoires et le remplacement des composants fissurés ou tordus avant toute défaillance complète permettent d’éviter des dommages importants aux chaînes et des pertes de produits.
Nettoyage de la lubrification et fonctionnement à sec
La condensation de la vapeur lessive continuellement le lubrifiant des articulations de la chaîne, provoquant un contact métal sur métal à sec entre les axes et les bagues. Sans lubrification, l'usure s'accélère considérablement. Les usines doivent mettre en place des programmes de relubrification réguliers avec des graisses haute température résistantes à l'eau, ou accepter que les chaînes fonctionnent à sec et compenser ce phénomène par des traitements de surface plus rigoureux et des cycles de remplacement plus fréquents.
Meilleures pratiques de maintenance pour les systèmes de la filière huile de palme
Pour prolonger la durée de vie des chaînes de production dans les usines d'huile de palme, il est nécessaire d'effectuer une maintenance préventive systématique plutôt qu'un remplacement réactif lorsque les chaînes tombent en panne.
Mesure de l'allongement toutes les 500 à 1000 heures de fonctionnement :Utilisez des outils de mesure de précision pour contrôler l'allongement de la chaîne. Remplacez les chaînes lorsque l'allongement dépasse 2 à 3 % de leur longueur initiale, avant la rupture d'un axe.
Inspection visuelle des fixations, des soudures et des maillons tordus :Recherchez les fissures au niveau des cordons de soudure, les maillons tordus ou déformés, les boulons desserrés et les signes de dommages causés par un impact. Remplacez les sections endommagées avant la rupture complète.
Surveillance de l'usure des pignons :Des pignons usés accélèrent l'usure de la chaîne en raison d'un mauvais engrènement. Remplacez les pignons lorsque les dents présentent une usure visible ou lorsque les chaînes allongées ne s'emboîtent plus correctement dans les logements des dents.
Réglage de la tension pour maintenir un affaissement correct :Les chaînes doivent fonctionner avec un léger jeu (généralement de 1 à 2 % de leur longueur) du côté mou. Une tension excessive augmente l'usure des axes et des bagues ; une tension insuffisante provoque le désengagement du pignon.
Lubrification régulière toutes les 100 à 200 heures dans les zones sans vapeur :Appliquez une graisse résistante à l'eau et aux hautes températures sur les interfaces axe/bague. Privilégiez les chaînes fonctionnant hors des zones d'exposition directe à la vapeur, où la lubrification peut être assurée.
Vérification de l'alignement pendant l'installation et après le remplacement du pignon :Un mauvais alignement des pignons entraîne une répartition inégale de la charge et accélère l'usure des barres latérales. Utilisez des outils d'alignement laser ou des règles pour vérifier le parallélisme des pignons.
Stockage adéquat des chaînes de rechange dans un endroit sec et à température contrôlée :Les chaînes stockées en milieu humide se corrodent avant même d'être installées. Stockez les chaînes de rechange à l'intérieur, de préférence avec une couche d'huile protectrice.
Considérations économiques : Coût de la chaîne vs. Coût total de possession
Lors de la comparaisonchaîne d'huile de palmeLes fournisseurs et les gestionnaires d'installations se concentrent souvent sur le prix unitaire au mètre. Cette approche ne permet pas d'appréhender la situation économique dans son ensemble. Prenons l'exemple de deux options de chaîne pour un système de cage de stérilisation :
Option A — Chaîne économique :Coût initial de 150 $/mètre, durée de vie de 15 mois en fonctionnement continu, le remplacement nécessite 6 heures d'arrêt de production à un coût de 500 $/heure de perte de débit. Coût total sur 36 mois : (2 remplacements × coût) + (2 remplacements × 6 heures × 500 $) = (2 × 1 500 $ pour le coût de la chaîne) + (2 × 3 000 $ pour l'arrêt de production) = 9 000 $ au total.
Option B — Chaîne haut de gamme résistante à la corrosion :Coût initial de 210 $/mètre, durée de vie de 36 mois en fonctionnement continu (broches chromées, bagues cémentées), le remplacement nécessite 6 heures d'arrêt. Coût total sur 36 mois : (1 remplacement × coût) + (0 remplacement × temps d'arrêt pendant la période) = 2 100 $ au total.
La chaîne haut de gamme coûte 40 % plus cher au mètre, mais réduit le coût total de possession de 77 % sur trois ans grâce à la suppression d'un cycle de remplacement et du temps d'arrêt associé. Ce calcul explique pourquoi les exploitants de scieries expérimentés privilégient les chaînes de qualité de fabricants reconnus plutôt que d'accepter les solutions les moins chères.
Résumé : Les chaînes de production d'huile de palme comme fondement mécanique de la mouture moderne
chaînes d'huile de palmeCes chaînes de convoyage spécialisées sont conçues spécifiquement pour l'environnement exigeant des installations d'extraction d'huile de palme. Fonctionnant dans des conditions qui détruiraient les chaînes industrielles classiques (exposition continue à la vapeur à 145 °C, condensats acides corrosifs, contact abrasif avec des matériaux fibreux et fortes contraintes mécaniques), elles constituent l'ossature mécanique permettant le traitement continu, 24 h/24 et 7 j/7, des régimes de fruits frais en huile de palme brute.
Les différents types de chaînes porte-clés remplissent des fonctions distinctes : les chaînes à maillons creux avec entretoises transversales acheminent les fruits lors des étapes de battage et de manutention ; les chaînes robustes à barres latérales droites transportent les cages de stérilisation dans les autoclaves à haute température ; les chaînes à maillons décalés transportent les fibres et les régimes vides vers les systèmes de stockage ou d’alimentation en combustible ; et les chaînes soudées supportent les conditions de charge les plus extrêmes. Les spécifications des matériaux privilégient la résistance à la corrosion — axes chromés, bagues cémentées et barres latérales traitées thermiquement — afin de lutter contre l’environnement agressif qui provoque une usure accélérée des composants non protégés.
Une usine typique d'une capacité de 60 tonnes par heure exploite simultanément 15 à 25 systèmes de convoyeurs à chaîne. La défaillance d'une seule chaîne arrête toute la ligne de production, faisant de la fiabilité le critère de choix primordial, avant même le coût initial. Des spécifications de chaîne appropriées, une installation avec une tension correcte, des protocoles de lubrification systématiques et des programmes d'entretien préventif prolongent la durée de vie de 12 à 18 mois (mauvaises pratiques) à 36 à 48 mois (meilleures pratiques du secteur), réduisant considérablement le coût total de possession grâce à l'élimination des temps d'arrêt et à la diminution des remplacements d'urgence.
Comprendre ce que sont les chaînes de convoyage d'huile de palme — et pourquoi elles diffèrent fondamentalement des chaînes industrielles générales — permet aux exploitants d'usines d'établir des spécifications éclairées qui optimisent l'efficacité de la production, minimisent les pannes inattendues et réduisent les coûts du cycle de vie sur des horizons opérationnels pluriannuels.
Pour les exploitants d'huileries de palme, les ingénieurs d'installations de transformation et les fournisseurs d'équipements agricoles qui ont besoinchaînes d'huile de palmeetchaîne de moulins à huile de palmeDCC propose des systèmes alliant résistance à la corrosion éprouvée, robustesse et qualité de fabrication, pour des solutions complètes. Basée à Changzhou, en Chine, DCC est spécialisée dans les technologies de transmission par chaîne depuis 2000 et fournit des huileries du monde entier, certifiée ISO 9001 et API. Forte d'une capacité d'ingénierie dédiée à la conception de chaînes sur mesure, de plus de 100 000 m² d'installations de production et d'une expertise dans les configurations de chaînes à axes creux, à barres latérales droites, à maillons décalés et en acier soudé, avec des pas de 4 et 6 pouces, DCC accompagne l'industrie de l'huile de palme, de la réception des régimes de fruits frais à la manutention des fibres. Membre du Comité national chinois de normalisation des technologies de transmission par chaîne et site de production agréé, DCC exporte vers plus de 40 pays et dessert des groupes de plantations et des huileries indépendantes en Asie du Sud-Est, en Afrique et en Amérique latine.
Voir la gamme de chaînes d'huile de palme DCC|Demande de spécifications techniques ou de devis personnalisé
Foire aux questions
Q1 : Quelle est la différence entre une chaîne de production d'huile de palme et une chaîne de convoyeur industrielle standard ?
Les chaînes pour huile de palme bénéficient de traitements anticorrosion (axes chromés, bagues cémentées), d'une tolérance à la dilatation thermique pour des cycles de 40 à 145 °C et d'une construction robuste pour résister aux chocs que les chaînes standard ne peuvent supporter. Ces dernières se corrodent rapidement au contact de la condensation de vapeur et s'usent prématurément dans les conditions d'utilisation de l'huile de palme.
Q2 : Combien de temps les chaînes d'une usine d'huile de palme doivent-elles durer avant d'être remplacées ?
La durée de vie dépend de l'application et de la qualité. Les chaînes de cages de stérilisation correctement protégées contre la corrosion ont une durée de vie de 36 à 48 mois en fonctionnement continu. Les chaînes de sous-batteuses utilisées dans des conditions abrasives durent généralement de 18 à 24 mois. Les chaînes économiques non traitées peuvent nécessiter un remplacement tous les 12 à 15 mois.
Q3 : Pourquoi les filières d'huile de palme échouent-elles prématurément ?
Les causes courantes incluent une protection anticorrosion inadéquate (les axes non plaqués s'usent rapidement dans le condensat acide), une tension incorrecte (une tension excessive augmente l'usure ; une tension insuffisante provoque le désengagement du pignon), le lessivage de la lubrification dans les zones de vapeur et l'usure abrasive des chaînes spécifiées sans bagues/rouleaux cémentés pour une utilisation sous-batteuse.
Q4 : Dois-je utiliser une chaîne à pas de 4 pouces ou de 6 pouces pour mon moulin à huile de palme ?
Le choix du pas de chaîne dépend des exigences de charge et de la conception du convoyeur. Les systèmes de cages de stérilisation utilisent généralement un pas de 15 cm (6 pouces) pour une capacité de charge plus élevée. Les convoyeurs pour batteuses et manutention de fruits utilisent couramment un pas de 10 cm (4 pouces). Consultez les tableaux de charge du fabricant en fonction de la longueur de votre convoyeur, du poids du matériau et des conditions de fonctionnement.
Q5 : Les chaînes de production d'huile de palme peuvent-elles être réparées ou doivent-elles être entièrement remplacées ?
Les maillons endommagés individuellement peuvent être remplacés si l'allongement de la chaîne reste dans des limites acceptables (<3%). However, if overall elongation exceeds 3% or multiple links show wear, complete chain replacement is more economical than piecemeal repairs. Mixed worn and new links create uneven load distribution that accelerates failure.
Q6 : Quel lubrifiant est le meilleur pour les chaînes des moulins à huile de palme ?
Utilisez des graisses hydrofuges haute température (NLGI Grade 2, point de goutte > 200 °C) formulées pour les environnements à vapeur humide. Appliquez-en toutes les 100 à 200 heures sur les chaînes non exposées directement à la vapeur. Les chaînes des stérilisateurs fonctionnent généralement à sec ; privilégiez les traitements de surface durs à la lubrification pour assurer leur résistance à l’usure.
Q7 : Comment mesurer l'allongement de la chaîne pour déterminer le moment du remplacement ?
Mesurez un nombre précis de maillons (généralement 10 à 20) à l'aide d'outils de mesure de précision, sous légère tension. Comparez cette mesure à la longueur initiale. Calculez le pourcentage d'allongement : (longueur mesurée - longueur initiale) / longueur initiale × 100. Remplacez la chaîne lorsque l'allongement atteint 2 à 3 %, avant la rupture irrémédiable d'un axe.
Q8 : Les chaînes en acier inoxydable sont-elles nécessaires pour les applications liées à l'huile de palme ?
La construction entièrement en acier inoxydable offre une résistance maximale à la corrosion, mais coûte 3 à 5 fois plus cher que les chaînes en acier au carbone traité. La plupart des applications dans le secteur de l'huile de palme atteignent une durée de vie acceptable avec des axes en acier au carbone chromé et des bagues cémentées. L'acier inoxydable se justifie pour les zones les plus corrosives ou lorsque l'accès pour la maintenance et le remplacement est extrêmement difficile.
Q9 : Qu'est-ce qui provoque le désengagement de la chaîne des pignons dans les systèmes de stérilisation ?
La dilatation thermique crée du jeu lorsque les chaînes chauffent de 40 °C à 145 °C. Sans une course de tension suffisante, les chaînes s'affaissent excessivement et peuvent sauter des dents du pignon. Solution : installer des tendeurs à ressort ou hydrauliques dont la course est suffisante pour compenser la dilatation thermique prévue (environ 2 mm par mètre de chaîne).
Q10 : Comment les chaînes de rechange pour l'huile de palme doivent-elles être stockées pour éviter la corrosion avant l'installation ?
Entreposez les chaînes à l'intérieur, dans un endroit climatisé et peu humide. Enduisez-les d'huile protectrice (huile minérale légère ou produit anticorrosion). Ne les entreposez pas directement sur un sol en béton, car l'humidité y remonte par capillarité. Inspectez les chaînes entreposées tous les 6 mois et appliquez à nouveau le revêtement protecteur si de la rouille apparaît. Les chaînes entreposées dans un environnement très humide se corrodent avant leur installation, ce qui annule l'effet des traitements anticorrosion.
