Dans le monde des systèmes de manutention de matériaux lourds et de convoyage industriel, un composant se distingue par sa robustesse et sa fiabilité exceptionnelles : lechaîne forgée à chaudQu'il s'agisse de déplacer du bois dans les scieries, de transporter des matériaux dans les cimenteries ou de manipuler des charges lourdes dans les mines, ces chaînes robustes sont performantes là où les chaînes standard ne peuvent tout simplement pas résister. Comprendre ce qui rend les chaînes forgées uniques et comment elles sont fabriquées permet aux entreprises de prendre des décisions éclairées concernant leurs investissements en équipements et leurs stratégies de maintenance.

Comprendre la chaîne forgée à chaud : les bases

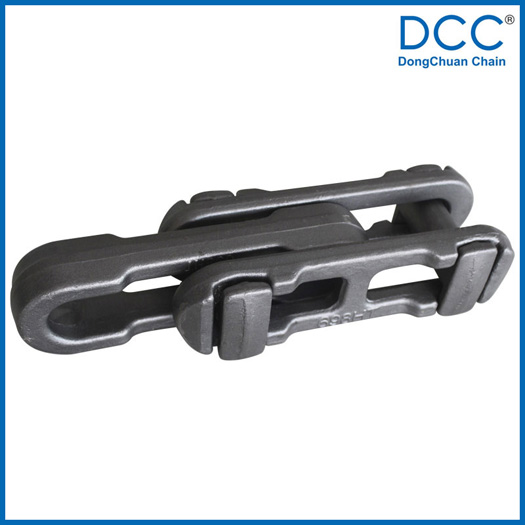

Une chaîne forgée à chaud est un type spécialisé de chaîne de convoyage, conçue spécifiquement pour les applications industrielles les plus exigeantes. Contrairement aux chaînes à rouleaux standard ou aux chaînes soudées, chaque maillon d'une chaîne forgée à chaud est forgé individuellement à partir d'une seule pièce d'acier de haute qualité, ce qui crée une structure à grain continu sur toute la longueur du composant.

Le terme « forgé à chaud » désigne une méthode de fabrication où l'acier chauffé est mis en forme à l'aide de puissants marteaux ou presses. Ce procédé comprime la structure granulaire du métal, éliminant les points faibles et créant un maillon capable de résister à des forces considérables. Il en résulte une chaîne performante dans des environnements où les chaînes standard céderaient rapidement sous l'effet des chocs, de l'abrasion ou des températures extrêmes.

Ces chaînes sont généralement conçues sans rivets ou avec des rivets amovibles, ce qui facilite la maintenance et le remplacement des maillons sur site. La construction robuste de chaque maillon forgé leur confère une résistance exceptionnelle à la flexion, à la torsion et à la rupture sous fortes charges, ce qui en fait le choix privilégié des industries où les temps d'arrêt sont coûteux et la sécurité primordiale.

Le procédé de fabrication par forgeage à chaud

Étape 1 : Sélection et préparation des matériaux

Le processus de fabrication commence par la sélection de barres d'acier au carbone ou d'acier allié de haute qualité. Les fabricants utilisent généralement des aciers dont la teneur en carbone varie de 0,15 % à 0,25 %, ce qui offre un équilibre optimal entre résistance et ductilité.normes de forgeage ASTML'acier doit répondre à des exigences spécifiques en matière de composition chimique afin de garantir des performances constantes pour tous les composants forgés.

Les barres d'acier sont coupées à des longueurs précises en fonction des dimensions finales requises pour les maillons. Chaque pièce est ensuite nettoyée afin d'éliminer toute impureté, calamine ou trace d'oxydation susceptible de compromettre la qualité du forgeage. Cette étape de préparation est cruciale, car la moindre impureté peut créer des points faibles dans le produit final.

Étape 2 : Chauffage de l'acier

Les pièces d'acier préparées sont chauffées dans des fours industriels à des températures comprises entre 1 000 °C et 1 250 °C (1 832 °F et 2 282 °F). Ce traitement thermique, appelé austénitisation, rend l'acier suffisamment malléable pour être mis en forme sous pression tout en préservant son intégrité structurelle. La durée du chauffage varie selon la nuance d'acier et la taille des maillons, mais se situe généralement entre 15 et 45 minutes.

Le contrôle de la température est crucial durant cette phase. Si l'acier est insuffisamment chauffé, il ne se formera pas correctement ; s'il est surchauffé, sa structure granulaire deviendra trop grossière, réduisant ainsi sa résistance finale. Les installations modernes utilisent des systèmes informatisés de surveillance de la température afin de maintenir des conditions de chauffage précises tout au long du processus.

Étape 3 : Le processus de forgeage

Une fois chauffé à la température requise, l'acier est rapidement transféré dans une presse à forger ou un marteau. Les matrices utilisées sont usinées avec précision pour créer la forme exacte des maillons souhaitée, notamment le profil cylindrique ou ovale caractéristique des maillons de chaîne forgés.

Lors du forgeage, des pressions de 2 000 à 5 000 tonnes compriment l'acier chauffé dans la matrice. Cette force considérable ne se contente pas de façonner le métal ; elle affine également sa structure granulaire, alignant ainsi sa structure cristalline dans le sens des contraintes auxquelles la chaîne sera soumise en service. Cet alignement confère aux pièces forgées leur résistance supérieure à celle des pièces moulées ou usinées.

Le forgeage peut se dérouler en plusieurs étapes, l'acier étant réchauffé et pressé à plusieurs reprises pour obtenir la forme finale et les propriétés mécaniques souhaitées. Chaque frappe affine la structure du grain et élimine les vides et les irrégularités internes.

Étape 4 : Traitement thermique et durcissement

Après le forgeage, les maillons subissent un traitement thermique contrôlé afin d'obtenir un équilibre optimal entre dureté et ténacité. Ce procédé comprend généralement une trempe (refroidissement rapide) suivie d'un revenu (réchauffage à une température inférieure). Les températures et les vitesses de refroidissement spécifiques dépendent de la composition de l'acier et des exigences de l'application prévue.

Selon une étude publiée dansPublications du NIST sur les sciences des matériauxUn traitement thermique approprié permet d'accroître la résistance à la traction des pièces en acier forgé de 15 à 25 % par rapport à l'état brut de forgeage. Le revenu permet également de réduire les contraintes internes créées lors du forgeage, diminuant ainsi le risque de fissuration ou de déformation en service.

Étape 5 : Usinage et finition

Après traitement thermique, les maillons forgés sont usinés aux dimensions finales. Cette opération comprend le perçage des trous pour les axes ou les rivets, la création de surfaces d'appui précises et l'ébavurage (élimination des bavures) issues du forgeage. Des centres d'usinage à commande numérique garantissent des dimensions constantes pour des milliers de maillons.

De nombreux fabricants appliquent des traitements de surface, comme le grenaillage, pour améliorer encore la résistance à la fatigue. Certaines chaînes reçoivent des revêtements protecteurs ou des finitions résistantes à la chaleur, selon leur environnement d'utilisation. L'étape finale consiste en un contrôle rigoureux, à la fois visuel et instrumental, afin de vérifier que chaque maillon répond aux spécifications dimensionnelles et de qualité.

Principaux avantages de la construction de chaînes forgées à chaud

Le procédé de fabrication unique crée plusieurs avantages distincts qui font des chaînes forgées à chaud le choix privilégié pour les applications exigeantes :

Rapport résistance/poids supérieur :La structure à grains alignés résultant du forgeage offre une résistance à la traction exceptionnelle sans poids excessif. Cela permet aux chaînes forgées à chaud de supporter des charges plus importantes tout en nécessitant une infrastructure de support moins robuste que les autres types de chaînes.

Résistance aux chocs :La structure solide et continue de chaque maillon forgé absorbe les chocs qui endommageraient les chaînes soudées ou moulées. De ce fait, elles sont idéales pour les applications impliquant des démarrages et arrêts brusques, ou des impacts dus à la chute de matériaux.

Tolérance à la température :Les chaînes forgées à chaud conservent leur résistance sur une large plage de températures, généralement de -40 °C à 350 °C (-40 °F à 662 °F). Certaines versions, ayant subi un traitement spécial, peuvent fonctionner à des températures encore plus élevées, jusqu'à 400 °C (752 °F), ce qui les rend adaptées aux fonderies, aux installations de traitement thermique et autres environnements à haute température.

Résistance à l'abrasion :Le traitement thermique de la surface durcie offre une excellente résistance à l'usure due aux matériaux abrasifs. Les industries manipulant du sable, du gravier, des copeaux de bois ou d'autres substances abrasives bénéficient ainsi d'une durée de vie de la chaîne considérablement prolongée.

Remarque : Les valeurs sont approximatives et varient en fonction de la conception spécifique de la chaîne, de la qualité du matériau et des conditions d’utilisation. Données compilées à partir des normes industrielles etSpécifications ISO 1977pour les chaînes de convoyeurs.

Applications et industries courantes

Les chaînes forgées à chaud remplissent des fonctions essentielles dans de nombreux secteurs industriels où la fiabilité ne peut être compromise :

Bois d'œuvre et transformation du bois :Les scieries et les usines de transformation du bois utilisent ces chaînes pour transporter les grumes, le bois d'œuvre et les copeaux de bois à travers les équipements de coupe, de tri et de transformation. Ces chaînes doivent résister à une exposition constante aux débris de bois, à l'humidité et aux chocs des grumes lourdes.

Traitement des eaux usées :Les stations d'épuration utilisent des chaînes forgées dans les équipements de criblage, les collecteurs de boues et les systèmes de dessablage. Ces chaînes fonctionnent en continu dans des environnements corrosifs, souvent immergées dans l'eau ou les déchets, ce qui rend leur résistance à la corrosion essentielle.

Exploitation minière et granulats :Dans les mines et les carrières, les systèmes de convoyage transportent le minerai, le charbon, la pierre et autres matériaux lourds grâce à ces chaînes robustes. L'abrasion extrême et les chocs importants rencontrés dans ces applications rendent les chaînes standard inadaptées.

Production de ciment :De la manutention des matières premières à l'exploitation des fours, les cimenteries utilisent des chaînes forgées à chaud dans des environnements à haute température où d'autres matériaux se dégraderaient rapidement. Certaines applications impliquent des températures supérieures à 300 °C (572 °F).

Transformation agricole :Les silos à grains, les usines d'aliments pour animaux et les installations de transformation agricole utilisent ces chaînes pour le transport de matériaux en vrac, fonctionnant dans des environnements poussiéreux avec des variations saisonnières de température et d'humidité.

Meilleures pratiques de maintenance pour une durée de vie prolongée

Bien que les chaînes forgées soient conçues pour durer, des pratiques d'entretien appropriées prolongent considérablement leur durée de vie et préviennent les pannes inattendues :

Lubrification régulière :Même dans les environnements sales, une lubrification périodique réduit l'usure des surfaces de roulement entre les articulations et les axes. Les installations doivent établir des programmes de lubrification en fonction des conditions de fonctionnement, généralement à des intervalles hebdomadaires ou mensuels. Les applications à haute température ou exposées à l'eau peuvent nécessiter des lubrifiants spécifiques.

Vérification de l'alignement :Un mauvais alignement provoque une usure irrégulière et peut entraîner une rupture prématurée de la chaîne. Des contrôles réguliers de l'alignement des pignons, du suivi du convoyeur et de la tension de la chaîne permettent de détecter les problèmes avant qu'ils ne causent des dommages. De simples inspections visuelles lors de la maintenance courante permettent de repérer rapidement les problèmes d'alignement.

Surveillance de l'usure :La mise en place d'un programme de mesure de l'usure des maillons, de l'usure des axes et de l'allongement de la chaîne permet aux installations de prévoir quand un remplacement sera nécessaire et de planifier la maintenance pendant les temps d'arrêt planifiés plutôt que de réagir à des pannes d'urgence.

Enlèvement des débris :L'accumulation de résidus autour de la chaîne et des pignons accroît l'usure et peut provoquer des blocages. Un nettoyage régulier du chemin de chaîne et des zones environnantes permet d'éviter de nombreux problèmes courants.

Recherches issues deRessources techniques en matière de lubrification des machinesCela indique que des chaînes industrielles correctement entretenues peuvent avoir une durée de vie jusqu'à 50 % plus longue que les chaînes exploitées sans programme d'entretien systématique.

Choisir la bonne chaîne forgée

Le choix de la chaîne appropriée pour une application spécifique nécessite la prise en compte de plusieurs facteurs :

Exigences de charge :Calculez la charge en régime permanent ainsi que les charges de choc ou d'impact que la chaîne subira. Les coefficients de sécurité varient généralement de 5:1 à 10:1 selon l'application, ce qui signifie que la résistance nominale de la chaîne doit être de 5 à 10 fois supérieure à la charge maximale prévue.

Environnement d'exploitation :Les températures extrêmes, les substances corrosives, les matériaux abrasifs et le taux d'humidité sont autant de facteurs qui influencent le choix de la chaîne. Certaines applications peuvent nécessiter des revêtements spéciaux ou des traitements thermiques non standard.

Vitesse et cycle de service :Les applications à grande vitesse génèrent davantage de chaleur et d'usure, tandis qu'un fonctionnement continu exige des considérations de conception différentes d'une utilisation intermittente. Le pas de la chaîne (la distance entre les maillons) influe sur la vitesse de fonctionnement maximale pratique.

Accès pour la maintenance :Il convient d'examiner si l'application permet une maintenance régulière ou nécessite de longues périodes de fonctionnement sans surveillance. Ce facteur influence les décisions relatives aux systèmes de lubrification et aux équipements de surveillance.

Conclusion

Les chaînes forgées représentent le summum de l'ingénierie des chaînes industrielles, alliant des procédés de fabrication éprouvés à la science des matériaux moderne pour créer des composants capables de résister aux applications les plus exigeantes. Le procédé de forgeage crée une structure granulaire unique qui confère une résistance, une durabilité et une fiabilité inégalées par les alternatives soudées ou moulées.

Comprendre le processus de fabrication de ces chaînes – de la sélection rigoureuse des alliages d'acier au traitement thermique final, en passant par le forgeage de précision – permet de comprendre leur fiabilité exceptionnelle, même dans des environnements où d'autres chaînes échouent. Pour les scieries, les stations d'épuration, les mines et toute industrie nécessitant la manutention de charges lourdes, investir dans des chaînes forgées de qualité et les entretenir correctement représente un investissement rentable à long terme : réduction des temps d'arrêt, diminution des coûts de maintenance et amélioration de la sécurité.

Face à la demande croissante de productivité et de fiabilité dans les opérations industrielles, les chaînes forgées demeurent un élément essentiel des systèmes de convoyage à travers le monde. Leur fiabilité éprouvée depuis des décennies, même dans les conditions les plus extrêmes, en fait le choix de prédilection des ingénieurs et des techniciens de maintenance qui ne peuvent se permettre la moindre défaillance.
